ACURA,    ALPINE,    AUDI GAMMA,    BECKER,    BLAUPUNKT.


ACURA

Acura 1-hangszóró RF+  8 -hangszóró RR+
2-hangszóró LF+  9 -hangszóró RF-
3-világítás 10-hangszóró LF-
4-FixTáp+ 11-Mute
5-TÁP+ 14-Gnd
6-Ant. 15-hangszóró LR-
7-hangszóró LR+ 16-hangszóró RR-


ALPINE TDE-7823W

Alpine TDE-7823W



 1-Táp+ 9-Gnd
2-hangszóró LR- 10-hangszóró LF-
3-hangszóró LR+ 11-hangszóró LF+
4-hangszóró RR- 12-hangszóró RF-
5-hangszóró RR+ 13-hangszóró RF+
7-упр.усилит 16-TÁP+
8-Ant. -

ALPINE 7190M

Alpine 7190M, 7906M



 2-упр.усилит 28-hangszóró LF+
8-Gnd- линейных выходов 29-Gnd
9-линейный выход R 31-Bat+
10-линейный выход L 32-TÁP+
13-Ant. 34-hangszóró RR+
26-hangszóró LR+ 35-hangszóróи RR- и RF-
27-hangszóróи LR- и LF- 36-hangszóró RF+
AUDI GAMMA
Audi GAMMA, ...

A

B

C

1-Gala 1-hangszóró RR+ (не во всех моделях) 1-Data
2-Gnd 2-hangszóró RR- (не во всех моделях) 2-Clk
3-упр. +12V 3-hangszóró RF+ 3-Ena
5-Ant. 4-hangszóró RF- 5-Gnd
6-világítás 5-hangszóró LF+ 6-упр. +12V
7-TÁP+ 6-hangszóró LF- 7-линейный выход RF
8-Gnd 7-hangszóró LR+ (не во всех моделях) 8-линейный выход RR
- 8-hangszóró LR- (не во всех моделях) 9-линейный выход LF
- - 10-линейный выход LR
BECKER AVUS, AVUS2000, GRAND PRIX
Becker AVUS, AVUS2000, GRAND PRIX, ... A.A.-Ant.
1 -Bat+
2 -világítás
3 -TÁP+
4 -Gnd
Becker

BECKER GRAND PRIX CD

Becker Grand Prix CD

A

B

C

1-рег.hangszóróов 1-hangszóró RR+ 1-линейный выход LR
3-Tel mute 2-hangszóró RR- 2-линейный выход RR
4-Bat+ 3-hangszóró RF+ 3-Gnd- линейных выходов
5-Ant. 4-hangszóró RF- 4-линейный выход LF
7-TÁP+ 5-hangszóró LF+ 5-линейный выход RF
8-Gnd 6-hangszóró LF- 6-упр.
- 7-hangszóró LR+ 7-20-Datalink
- 8-hangszóró LR- -

BLAUPUNKT  Alpha CC
Blaupunkt RDM & RCM 42, 43, 82, 104, 105; SCD09

A

2-Tel  mute
4-S-конт.
5-Ant.
6- világítás
7- TÁP+
8- Gnd

B

3 - hangszóró RF+
4 - hangszóró RF-
5 - hangszóró LF+
6 - hangszóró LF-

BLAUPUNKT RDM & RCM 126, 127, 128 ; Fun Line (не все)

Blaupunkt RDM & RCM 126, 127, 128 ; Fun Line (не все)

A

B

C
2-Tel mute 1-hangszóró RR+ 1-линейный выход LR 12-Remote control
4-упр. 2-hangszóró RR- 2-линейный выход RR 13-Scl
5-Ant. 3-hangszóró RF+ 3-Gnd- линейных выходов 14-Sda
6-világítás 4-hangszóró RF- 4-линейный выход LF 16-упр.12V
7-TÁP+ 5-hangszóró LF+ 5-линейный выход RF 17-Gnd
8-Gnd 6-hangszóró LF- 6-12V 18-Gnd- входов
- 7-hangszóró LR+ 10-Remote control 19-вход L
- 8-hangszóró LR- 11-Remote control 20-вход R
- - - 13-20-CD Changer Interface

BLAUPUNKT Fun Line 2 : Cassablanca CD50, ...

Blaupunkt Fun Line 2 : Cassablanca CD50, ...

A

B

C

1-AUTO SOUND 1-hangszóró RR+ 1-линейный выход LR 11-REMOTE CONTROL вход
2-TEL MUTE 2-hangszóró RR- 2-линейный выход RR 12-REMOTE CONTROL GND
3-SUBWOOFER LINE OUT 3-hangszóró RF+ 3-GND линейных выходов 13-BUS-IN
4-BAT+ 4-hangszóró RF- 4-линейный выход LF 14-BUS-OUT
5-Ant. 5-hangszóró LF+ 5-линейный выход RF 15-12V
6-világítás 6-hangszóró LF- 6-12V 16-упр.12V
7-TÁP+ 7-hangszóró LR+ 7-TEL/линейный вход + 17-BUS-GND
8-GND 8-hangszóró LR- 8-TEL/линейный вход - 18-GND линейных входов

D

  9-RADIO/упр. 19-вход линейный L
1-2-ой линейный вход L 2-2-ой линейный вход R 10-REMOTE CONTROL 12V 20-вход линейный R
3-2-2-ой линейный вход R - - -

BLAUPUNKT CCP08, Denver SQR88, Sylt SQR88

Blaupunkt CCP08, Denver SQR88, Sylt SQR88 1-упр.+5V
2-упр.
4-линейный выход R
5-линейный выход L
6-GND линейных выходов
7-упр.усилит.
8-BAT+
9-TÁP+
10-GND

BLAUPUNKT San Francisco SQR28

Blaupunkt San Francisco SQR28 1-упр.усилит/ант 9-hangszóró LF-
2-линейный выход 10-hangszóróи RF- и RR-
3-линейный выход 11-hangszóróи LF+ и LR+
4-линейный выход 13-hangszóró RR+
5-линейный выход 14-hangszóró LR-
6-GND линейных выходов 15-TÁP+
7-világítás 16-BAT+
8-hangszóró RF+ 17-GND

BLAUPUNKT

Blaupunkt 1-GND
2-TÁP+
3-Ant.
4-BAT+
5-линейные выходы
-
-

BLAUPUNKT  Lubeck SQM 28

1-Ant.
2-упр.
3-BAT+
4-GND
5-hangszóróи R
6-hangszóró L
BMW,  CHRUSLER,   CITROEN,   CLARION,   DAEWOO,   DAIHATSU,   FORD

BMW

1-TÁP+ 7-hangszóró LF+
2-BAT+ 8-hangszóró LF-
3-GND 9-hangszóró RF+
4-пустой 10-hangszóró RF-
5-hangszóró RR+ 11-hangszóró LR+
6-hangszóró RR- 12-hangszóró LR-

BMW

1-imput RR -(radio)  9- hangszóró RR-(сч) 14-imput RF  -(radio) 22-hangszóró LF- (сч)
2-imput RR+(radio) 10-hangszóró RL+(вч) 15-imput RF +(radio) 23-hangszóró RF+(вч)
3-imput RL+(radio) 11-hangszóró RL+(вч) 16-imput LF +(radio) 24-hangszóró RF -(вч)
4-imput RL -(radio) 12-hangszóró RR+(вч) 17-imput LF  -(radio) 25-hangszóró LF+(вч)
8-hangszóró RR+(сч) 13-hangszóró RR- (вч) 21-hangszóró LF+(сч) 26-hangszóró LF -(вч)

BMW BAVARIA C REVERSE III

BMW BAVARIA C REVERSE III 1-BAT+
2-BEL.
3-ANT
4-TÁP+
5-GND
-
-

BMW

BMW

 1-hangszóró LF+ 9-BAT+
2-hangszóró RF+ 10-DCTRL
3-hangszóró LR+ 11-hangszóró RF-
4-TEL MUTE 12-hangszóró LR-
5-TÁP+ 13-világítás
6-hangszóró RR+ 14-hangszóró RR-
7- ------- 15-GND
8-hangszóró LF- 16-Ant.
Chrysler Voyager, Saratoga, Le Baron,  Neon, Stratus, Vision, Grand Voyager
Renault 1-TÁP+ 12-hangszóró RF-
2-BAT+ 13-hangszóró LF+
3-világítás 14-hangszóró LF-
4-Ant. 15-hangszóró LR+
9-hangszóró RR+ 16-hangszóró LR-
10-hangszóró RR- GND-обод разьема
11-hangszóró RF+ -

Chrysler  2569488- Jeep Grand Cherokee

Cpaysler 2569488
1-BAT + 8-Динамик RR-
2-ACC + 9-Динамик LR-
3-iLL 10-Динамик RF+
4-PARK 11-Динамик LF+
5-Динамик RF- 12-Динамик RR+
6-Динамик LF- 13-Динамик LR+
7-MUTE 14-Питание ANT

Общий провод находится  на корпусе между разъёмами

Chrysler - Jeep, Renault

Voyager, Saratoga, Le Baron, Jeep Grand Cherokee, Neon, Stratus, Vision, Grand Voyager 1-TÁP+ 12-hangszóró RF-
3-BAT+ 13-hangszóró LF+
4-világítás 14-hangszóró LF-
5-Ant. 15-hangszóró LR+
9-hangszóró RR+ 16-hangszóró LR-
10-hangszóró RR- GND-обод разьема
11-hangszóró RF+ -

CITROEN
Citroen 1-hangszóró RF+ 8-hangszóró RF-
2-hangszóró RR+ 9-hangszóró RR-
3-GND 10-BAT+
4-Ant. 11-világítás
5-TÁP+ 12-hangszóró LR-
6-hangszóró LR+ 13-hangszóró LF-
7-hangszóró LF+ -
CLARION CXR401
Clarion CXR401 1-hangszóró RF- 9-hangszóró LF-
2-hangszóró RF+ 10-hangszóró LF+
3-hangszóró RR- 11-hangszóró LR-
4-hangszóró RR+ 12-hangszóró LR+
5-Ant. (?) 13-GND
6-TÁP+ 14-BAT+
8-világítás (?) -

CLARION RAX660DZ

Clarion RAX660Dz 1- hangszóró LR+ 9- hangszóró LR-
2- hangszóró LF- 10 -   ---
3- hangszóró LF+ 11-TÁP+
4- hangszóró RF+ 12 -   ---
5- hangszóró RF- 13-Ant.
6- hangszóró RR+ 14-világítás
7- hangszóró RR- 15-BAT+
8- +12V 16-GND


DAEWOO

Daewoo 1 -TÁP+ 11 - hangszóró RF+
2 -GND 12 -hangszóró RF-
3 -BAT+ 13 -hangszóró LF+
4 -világítás 14 -hangszóró LF-
5 -Ant. 15 -hangszóró LR+
6 -hangszóró RR+ 16 -hangszóró LR-
7 -hangszóró RR- -

 DAEWOO AKF-4087XC, AKF-9625

DAEWOO AKF-4087XC

1- hangszóró RR (-)

8 - hangszóróRR SP (+)

2 - hangszóró RL (-)

9 - Negative ground

3 - Auto anten

10 - Light lluminator

4 - Acc B (+) power

11 - Battery B+

5 - hangszóró FR SP (+)

12 - hangszóró FR SP (-)

6 - hangszóró FL SP (+)

13 - hangszóró FL SP (-)

7 -hangszóró RL SP (+)

-

DAEWOO AKF- 43065

1-Front R-CH SP+ 7 -Rear L-CH SP+ 13 -No conection
2 -Rear R-CH SP+ 8 -Front L-CH SP+ 14 -Gnd
3 -ILLumination 9 -Front R-CH SP- 15 -No conection
4 -ACC B+ 10 -Rear R -CH SP- 16 -No conection
5 -Back-UP B+ 11 -ILLumination 17 -Rear L-CH SP-
6 -No conection 12 -Auto Ant B+ 18 -Front L-CH SP-

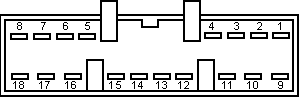

DAEWOO AKF- 8846, AKF- 8847

DAEWOO AKF-8846, AKF-8847
1 -hangszóró RF+ 7 -hangszóró LR+ 12 -TÁP+ ANTENN
2 -hangszóró RR+ 8 -hangszóró LF+ 14 -GND NEGATIVE
3 -ILL DIMM(B+) 9 -hangszóró RF- 17 -hangszóró LR-
4 -ACC B+ 10 -hangszóró RR- 18 -hangszóró LF-
5 -BACK UP B+ 11 -LL KONTROL V -

DAEWOO AKF-9255V

Daewoo AKF-9255V 1 -hangszóró RF+ 9 -GND линейных выходов
2 -hangszóró RF- 10 -hangszóró LF+
3 -hangszóró RR+ 11 -hangszóró LF-
4 -hangszóró RR- 12 -hangszóró LR+
5 -GND 13 -hangszóró LR-
6 -GND 14 -TÁP+
7 -BAT+ 15 -TÁP+
8 -линейный выход R 16 -Ant.

 DAEWOO AKF-9255XV

1 -hangszóró RF+     7- a+                   19 -hangszóró LF-   Ч
2 -hangszóró RF-     Ч 14 -                        20 -hangszóró LF+
3 -hangszóró RR+     15 -питание ант.      - -
4 -hangszóró RR-    Ч 17 -hangszóró LR-    Ч - -
6 -gnd                    18 -hangszóró LR+     - -

 DAEWOO AKF-9345

A

B

C

4-Питание B+ 1-Динамик RR+ 5-Лин
5-Антенна В+ 2-Динамик RR- 6-Лин
7-U+ ACC 3-Динамик RL+ 8-GND
8-GND 4-Динамик RL- 10-Amplifier
- 5-Динамик FL+ -
- 6-Динамик FL- -
- 7-Динамик FR+ -
- 8-Динамик FR- -




DAIHATSU
Daihatsu 1 -TÁP+ 11- hangszóró RF+
2 -GND 12 -hangszóró RF-
3 -BAT+ 13 -hangszóró LF+
4 -világítás 14 -hangszóró LF-
5 -Ant. 15 -hangszóró LR+
9 -hangszóró RR+ 16 -hangszóró LR-
10- hangszóró RR- -

FORD
Ford
GELHARD, GRUNDIG,  HONDA,  HYUNDAI, ISUZU,  IVECO

GELHARD GXR-2XX

Gelhard GXR-2xx

A

 3 -hangszóró RF+
4 -Memori 4 -hangszóró RF-
7 -+12V 5 -hangszóró LF+
8 -Gnd 6 -hangszóró LF-

B

 7 -hangszóró LR+
1 -hangszóró RR+ 8 -инамик LR-
2 -hangszóró RR- -



GELHARD GXR-860QM

Gelhard GXR-860QM 2 -hangszóró R+ 12 -hangszóró L+
3 -hangszóró R- 13 -hangszóró L-
4 -GND 14 -TÁP+
5 -BAT+ 15 -Ant.
7 -линейный выход R 17 -világítás
8 -линейный выход L 18 -GND линейных выходов
10 -ANT GND 20 -ANT


GRUNDIG WKC2830, WKC2820

Grundig WKC2830, WKC2820 1 -GND
2 -TÁP+
3 -világítás
4 -Ant.
5 -BAT+



GRUNDIG WKC2841

Grundig WKC2841 1 -GND 7 -CTRL
2 -TÁP+ 8 -hangszóró LF
3 -világítás 9 -hangszóró RF
4 -CTRL 10- hangszóró LR
5 -BAT+ 11- hangszóró RR
6 -GND -

GRUNDIG

Grundig

A

B

C

1 -SCV* 1 -hangszóró RR+ 1 -TXD
2 -TEL MUTE 2 -hangszóró RR- 2 -RXD
- 3 -hangszóró RF+ 3 -+A (CD)
4 -BAT+ 4 -hangszóró RF- 4 -+U (CD)
5 -Ant. 5 -hangszóró LF+ 5 -GND линейных выходов
6 -világítás 6 -hangszóró LF- 6 -GND
7 -TÁP+ 7 -hangszóró LR+ 7 -линейный выход RF
8 -GND 8 -hangszóró LR- 8 -линейный выход RR
- - 9 -линейный выход LF
- SCV*-Speed Control Volume 10-линейный выход LR

GRUNDIG

Grundig

A

B

C

1 -SCV* 1-hangszóró RR+ 1-линейный выход LR 11-AUX IN
2 -TEL MUTE 2-hangszóró RR- 2-линейный выход RR 12-AUX GND
3 -   --- 3-hangszóró RF+ 3-GND линейных выходов 13-CD-BUS
4 -BAT+ 4-hangszóró RF- 4-линейный выход LF 15-CD-BUS GND
5 -Ant. 5-hangszóró LF+ 5-линейный выход RF 16-+A (CD)
6 -világítás 6-hangszóró LF- 6-12V 17-+U (CD)
7 -TÁP+ 7-hangszóró LR+ 7-RXD 18-CD-NF GND
8 -GND 8-hangszóró LR- 8-TXD 19-CD-NF LEFT
- - 9-GND 20-CD-NF RIGHT
SCV*-Speed  - - 13-20-CD Changer
Control Volume - - Interface

GOLDSTAR  TCC - 330

3-hangszóró RF+     7-hangszóró RF-   11-GND Lin out con 15-L-ch+CD input con
4-hangszóró RR+     8-hangszóró LF-   12-L-ch+Lin out con 16-hangszóró LR-
5-hangszóró LF+     9-BAT+   13-R-ch+CD input con 17-hangszóró RR-
6-hangszóró LR+    10-R-ch+Lin out con 14-GND  CD input con 18-GND

GOLDSTAR  TCC - 573

1-Ant.                5-hangszóró LR+        9-hangszóró LF-  Ч
2-hangszóró RF+       6-BAT+   10-hangszóró RR-  Ч
3-hangszóró LF+        7-TÁP+memori   11-hangszóró LR-  Ч
4-hangszóró RR+       8-hangszóró RF-  Ч 12-GND  Ч

HONDA

Honda


1-hangszóró RR+ 6-Ant. 13-GND
2-hangszóró LR+ 7-hangszóró LF+ 14-hangszóró LF-
3-világítás 8-hangszóró RF+ 15-hangszóró RF-
4-BAT+ 9-hangszóró RR- -
5-TÁP+ 10-hangszóró LR -


HYUNDAI ATOS, SONATA

Hyundai Atos, Sonata 1-TÁP+ 11-hangszóró RF+
2-GND 12-hangszóró RF-
3-BAT+ 13-hangszóró LF+
4-világítás 14-hangszóró LF-
5-Ant. 15-hangszóró LR+
9-hangszóró RR+ 16-hangszóró LR-
10-hangszóró RR- -

HYUNDAI H510JE

Hyundai H510JE 1-Ant. 8-hangszóró LR+
2-hangszóró LR- 9-hangszóró LF+
3-hangszóró LF- 10-TÁP+
4-hangszóró RF- 11-BAT+
5-hangszóró RR- 12-hangszóró RF+
6 - ------ 13-hangszóró RR+
7-GND 14-világítás


ISUZU

Isuzu 1-TÁP+ 12-hangszóró RF-
3-BAT+ 13-hangszóró LF+
4-világítás 14-hangszóró LF-
5-Ant. 15-hangszóró LR+
9-hangszóró RR+ 16-hangszóró LR-
10-hangszóró RR- GND-обод разьема
11-hangszóró RF+ -


IVECO DAILY

Iveco Daily 2-GND
3-BAT+
11-hangszóró RF+
12-hangszóró RF-
13-hangszóró LF+
14-hangszóró LF-
JVC, KENWOOD,  KIA PRIDE, LG, MERCEDES


JVC KD-GT5R

JVC KD-GT5R 1-GND 7-Ant. и усилит
2-линейный выход RF 8-BAT+
3-GND линейных выходов FRONT 9-TÁP+
4-линейный выход LF 10-GND линейных выходов REAR
5-линейный выход RR 11-линейный выход LR



JVC KS-R38

JVC KS-R38 1-hangszóró LR+ 6-GND hangszóróов
2-hangszóró LF+ 7-TÁP+
3-hangszóró RF+ 8-BAT+
4-hangszóró RR+ 9-Ant.
5-GND -

JVC KS-RG4

JVC KS-RG4 4-линейный выход L 16-hangszóró LF- 28-усилит
5-Ant. 17-hangszóró RF- 31-усилит - аудио GND
6-hangszóró LF+ 18-hangszóró LR- 32-усилит - аудио вход R
7-hangszóró RF+ 19-hangszóró RR- 33-усилит
8-hangszóró LR+ 20-GND 34-усилит
9-hangszóró RR+ 24-усилит - аудио вход L 35-усилит
10-TÁP+ 25-усилит 36-усилит
13-GND линейных выходов 26-усилит -
14-линейный выход L 27-усилит -

JVC KS-R38

JVC KS-R38 1-hangszóró LR+ 6-GND hangszóróов
2-hangszóró LF+ 7-TÁP+
3-hangszóró RF+ 8-BAT+
4-hangszóró RR+ 9-Ant.
5-GND -

JVC KS-RG4

JVC KS-RG4 4-линейный выход L 16-hangszóró LF- 28-усилит
5-Ant. 17-hangszóró RF- 31-усилит - аудио GND
6-hangszóró LF+ 18-hangszóró LR- 32-усилит - аудио вход R
7-hangszóró RF+ 19-hangszóró RR- 33-усилит
8-hangszóró LR+ 20-GND 34-усилит
9-hangszóró RR+ 24-усилит - аудио вход L 35-усилит
10-TÁP+ 25-усилит 36-усилит
13-GND линейных выходов 26-усилит -
14-линейный выход L 27-усилит -

JVC XL-G2500

JVC XL-G2500 1-TÁP+ 7-ANT GND (CHG)
2-GND 8-линейный выход RF
3-BAT+ 9-линейный выход LF
4-упр.усилит 10-GND линейных выходов
5-ANT GND 23-линейный выход RR
6-ANT 24-линейный выход LR

JVC KS-LX200R

JVC KS-LX200R 1-GND 7-hangszóró LR- 13-hangszóró RF+
2-TÁP+ 8-hangszóró LR+ 14-hangszóró RF-
3-Ant. 9-BAT+ 15-hangszóró LF-
5-hangszóró RR+ 10-világítás 16-hangszóró LF+
6-hangszóró RR- 12-TEL MUTE -


KENWOOD KDC-7070R, KDC-5040R, KRC-958R, ...

Kenwood KDC-7070R, KDC-5040R, KRC-958R, ... 1-GND 7-hangszóró LF- 12-EXT.AMPL.CONT
2-TÁP+ 8-hangszóró LF+ 13-hangszóró RR+
3-Ant. 9-BAT+ 14-hangszóró RR-
5-hangszóró RF+ 10-világítás 15-hangszóró LR-
6-hangszóró RF- 11-TEL MUTE 16-hangszóró LR+

KENWOOD KRC-155D

Kenwood KRC-155D 1-GND 6-hangszóró
3-TÁP+ 8-hangszóró +
5-BAT+ 9-hangszóró -

KENWOOD KDC-84R, KDC-94R

Kenwood KDC-84R, KDC-94R 1-вход А 11-вход А 25-GND
2-GND входа А 17-GND линейного выхода L 26-TÁP+
7-линейный выход L 18-GND линейного выхода R 27-упр.усилит
8-линейный выход R 19-GND линейного выхода R 33-BAT+
9-линейный выход R 20-GND линейного выхода L 34-világítás
10-линейный выход L - -

KENWOOD KRC-951RDS, KRC-851D, KRC-751D/L, KRC-651D/L, KRC-451D/L

Kenwood KRC-951RDS, KRC-851D, KRC-751D/L, KRC-651D/L, KRC-451D/L, KRC-951R, KRC-852D/L, KRC-752R, KRC-453D/L, KRC-452D/L 1-ANT GND 21-TÁP+
8-világítás 22-GND
9-BAT+ 23-hangszóró RR-
10-hangszóró LR- 24-hangszóró RR+
11-hangszóró LR+ 25-hangszóró RF+
12-hangszóró LF+ 26-hangszóró RF-
13-hangszóró LF- 30-36-упр.усилит
14-ANT 42-48-упр.усилит
20-Ant. -


KENWOOD KRC-951R, KRC-852D/L, KRC-752R, KRC-453D/L, KRC-452D/L

1-ANT GND 14-ANT 26-hangszóró RF-
4-линейный выход L 17-линейный выход R 27-GND линейного выхода L
5-GND линейного выхода L 18-GND линейного выхода R 28-линейный выход L
8-világítás 20-Ant. 36-PHONE INTERFACE
9-BAT+ 21-TÁP+ 39-GND линейного выхода R
10-hangszóró LR- 22-GND 40-линейный выход R
11-hangszóró LR+ 23-hangszóró RR- 48-PHONE INTERFACE
12-hangszóró LF+ 24-hangszóró RR+ -
13-hangszóró LF- 25-hangszóró RF+ -

KIA PRIDE

KIA Pride 1-TÁP+ 9-hangszóró RR+ 13-hangszóró LF+
2-GND 10-hangszóró RR- 14-hangszóró LF-
3-BAT+ 11-hangszóró RF+ 15-hangszóró LR+
4-világítás 12-hangszóró RF- 16-hangszóró LR-

LG  ( TCC-8020)

LG TCC-8020

 1-hangszóró RR+ 5-hangszóró RF- 9-hangszóró LR+
2-hangszóró RR- 6-BAT+ 10-ANT
3-GND 7-TÁP+ 11-hangszóró LF-
4-hangszóró RF+ 8-hangszóró LR- 12-hangszóró LF+

MERCEDES (BECKER AVUS, AVUS2000, GRAND PRIX)

Mercedes A.A.-Ant.
1-BAT+
2-világítás
3-TÁP+
4-GND

MERCEDES

Mercedes

A

B

4-BAT+ 1-hangszóró RR+
5-Ant. 2-hangszóró RR-
6-világítás 3-hangszóró RF+
7-TÁP+ 4-hangszóró RF-
8-GND 5-hangszóró LF+
- 6-hangszóró LF-
- 7-hangszóró LR+
- 8-hangszóró LR-
MITSUBISHI, NISSAN, OPEL,  PANASONIC,   PEUGEOT,  PHILIPS

MITSUBISHI CARISMA, COLT, ECLIPSE, PAJERO, LANCER
Mitsubishi CARISMA, COLT, ECLIPSE, PAJERO, LANCER 1-hangszóró RR+ 8-hangszóró LR-
2-hangszóró LR+ 10-TÁP+
3-Ant. 11-BAT+
4-világítás + 12-világítás
5-hangszóró LF+ 13-hangszóró LF-
6-hangszóró RF+ 14-hangszóró RF-
7-hangszóró RR- GND-обод разьема

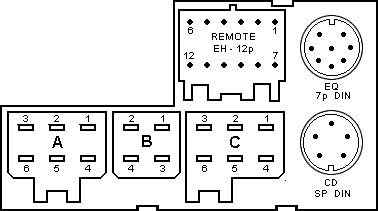

NATIONAL  RM-Z11SAB

A

B

C

1-Не еспользуетя 1-Не еспользуетя 1-Динамик LF-
2-Динамик LR- 2-Общий (GND) 2-Динамик RF-
3-Динамик RR- 3-Подсветка 3-Питание антенны
4-Не еспользуетя 4-FixTápарея + 4-Динамик LF+
5-Динамик LR+ 5- 5-Динамик RF+
6-Динамик RR+ 6- 6-Питание EEPROM


NISSAN

Nissan
1-hangszóró LR+ 6-hangszóró RF+ 11-hangszóró RF-
2-hangszóró RR+ 7-TÁP+ 12-Ant.
3-hangszóró LR- 8-világítás 13-GND
4-hangszóró RR- 9-BAT+ -
5-hangszóró LF+ 10-hangszóró LF- -

OPEL Philips SC201, Blaupunkt SC202, Grundig CAR200
Opel

A

B

4-BAT+ 1-hangszóró RR+ (нет в CAR200)
5-Ant. 2-hangszóró RR- (нет в CAR200)
6-világítás 3-hangszóró RF+
7-TÁP+ 4-hangszóró RF-
8-GND 5-hangszóró LF+

C

6-hangszóró LF-
1-SDA 7-hangszóró LR+ (нет в CAR200)
2-SCL 8-hangszóró LR- (нет в CAR200)
3-GND -
4-MCS (MBR) -



OPEL FRONTERA

Opel Frontera 1-TÁP+ 12-hangszóró RF-
3-BAT+ 13-hangszóró LF+
4-világítás 14-hangszóró LF-
5-Ant. 15-hangszóró LR+
9-hangszóró RR+ 16-hangszóró LR-
10-hangszóró RR- GND-обод разьема
11-hangszóró RF+ -

PANASONIC CQ-RD915LEN, DP-200V (с CD диском)
Panasonic CQ-RD915LEN, DP-200V
1-TEL MUTE (?) 5-hangszóró LR- 9-világítás (?) 13-hangszóró LF-
2-hangszóró RR+ 6-GND 10-hangszóró RF+ 14-Ant.
3-hangszóró RR- 7-TÁP+ 11-hangszóró RF- 15-BAT+
4-hangszóró LR+ 8-BAT+ 12-hangszóró LF+ 16-GND



PANASONIC CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50

Panasonic CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50, CQ-DP31EG, CQ-DP41EG, ...
1-линейный выход R (не все) 8-hangszóró LR- 15-hangszóró RF
2-линейный выход L (не все) 9-BAT+ (не все) 16-hangszóró RR+
3-ANT GND 10-TÁP+ 17-hangszóró LF-
5-hangszóró RF+ 11-TEL MUTE (не все) 18-hangszóró LR+
6-hangszóró RR- 12-GND линейных выходов (не все) 19-GND
7-hangszóró LF+ 13-ANT 20-Ant.

PANASONIC CQ-DP31EG, CQ-DP41EG

1-линейный выход RR 6-hangszóró RR- 11-TEL MUTE 16-hangszóró RR+
2-линейный выход LR 7-hangszóró LF+ 12-GND линейных выходов 17-hangszóró LF-
3-ANT GND 8-hangszóró LR- 13-ANT 18-hangszóró LR+
4-линейный выход LF 9-BAT+ 14-линейный выход RF 19-GND
5-hangszóró RF+ 10-TÁP+ 15-hangszóró RF- 20-Ant.

PEUGEOT
Peugeot 1-hangszóró RF+ 8-hangszóró RF-
2-hangszóró RR+ 9-hangszóró RR-
3-GND 10-BAT+
4-Ant. 11-világítás
5-TÁP+ 12-hangszóró LR-
6-hangszóró LR+ 13-hangszóró LF-
7-hangszóró LF+ -

PHILIPS

PHILIPS SC201, CAR400, CCR600

PHILIPS SC201

A

B

C

4-BAT+ 1-hangszóró RR+ 1-SDA
5-Ant. 2-hangszóró RR- 2-SCL
6-világítás 3-hangszóró RF+ 3-GND
7-TÁP+ 4-hangszóró RF- 4-MCS (MBR)
8-GND 5-hangszóró LF+ -
- 6-hangszóró LF- -
- 7-hangszóró LR+ -
- 8-hangszóró LR- -



PHILIPS CAR400

A

B

C

1-SDV 1-hangszóró RR+ 1-SDA
2-SAC 2-hangszóró RR- 2-SCL
3-TEL MUTE 3-hangszóró RF+ 3-TIS
4-BAT+ 4-hangszóró RF- 4-MRQ
5-Ant. 5-hangszóró LF+ 6-DDL
6-világítás 6-hangszóró LF- -
7-TÁP+ 7-hangszóró LR+ -
8-GND 8-hangszóró LR- -



PHILIPS CCR600

A

B

C

1-SDV 1-hangszóró RR+ 1-SDA
2-SAC 2-hangszóró RR- 2-SCL
3-TEL MUTE 3-hangszóró RF+ 3-TIS
4-BAT+ 4-hangszóró RF- 4-MRQ
5-Ant. 5-hangszóró LF+ 5-CL
6-világítás 6-hangszóró LF- 6-DDL
7-TÁP+ 7-hangszóró LR+ 7-CH
8-GND 8-hangszóró LR- 8-IH
- - 9-CDL
- - 10-CDR

PHILIPS DC670

Philips DC670 1-GND
2-TÁP+
3-világítás
4-Ant.
5-BAT+
6-  -----
7-  -----

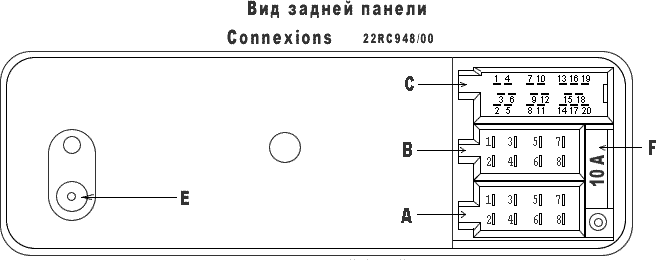

PHILIPS

PHILIPS

A

B

C

1-TEL MUTE 1-hangszóró RR+ 1-линейный выход LR
2-REMOTE GND 2-hangszóró RR- 2-линейный выход RR
3-REMOTE 3-hangszóró RF+ 3-GND линейных выходов
4-BAT+ 4-hangszóró RF- 4-линейный выход LF
5-Ant. 5-hangszóró LF+ 5-линейный выход RF
6-világítás 6-hangszóró LF- 13-D2B+
7-TÁP+ 7-hangszóró LR+ 14-D2B-
8-GND 8-hangszóró LR- 15-GND
- - 16-+12V PERMANENT
- - 17-+12V SWITCH
- - 18-AUDIO GND
- - 19-AUDIO L
- - 20-AUDIO R
PIONEER

PIONEER KEH-1010QR

KEH-1010QR 6-hangszóró LF,RF- 14-GND 19-hangszóró RF+
8-hangszóró LR,RR- 16-ант 20-hangszóró LR+
9-hangszóró LF+ 17-GND Aнт -
10-hangszóró RR+ 18-BAT+ -


PIONEER KE-1900

Pioneer KE-1900 1-Ant. 3-hangszóró RF+ 5-hangszóró LF+ 7-TÁP+
2-BAT+ 4-hangszóró RF- (???) 6-hangszóró LF- (???) 8-GND

PIONEER KE-1700SDK

Pioneer KE-1700SDK 1-hangszóró LF+ 14-GND hangszóróов
2-hangszóró RF+ 17-GND
7-TÁP+ 18-GND (с обода разьема)
8-Ant. 20-ANT GND
10-ANT -

 PIONEER KEH-1950

1-Ant. 5-hangszóró LF- 9-hangszóró LR-
2-TÁP+ 6-hangszóró LF+ 10-hangszóró RR+
3-hangszóró RF- 7-BAT+ 11-hangszóró RR-
4-hangszóró RF+ 8-hangszóró LR+ 12-GND



PIONEER KEH-2500R

Pioneer KEH-2500R, ... 1-Ant. 5-hangszóró LF- 9-hangszóró LR-
2-TÁP+ 6-hangszóró LF+ 10-hangszóró RR+
3-hangszóró RF- 7-BAT+ 11-hangszóró RR-
4-hangszóró RF+ 8-hangszóró LR+ 12-GND

PIONEER KEH-2600, KEH-3600

KEH-2600, KEH-3600 1-Ant. 5-hangszóró RF+ 9-hangszóró RR+
2-TÁP+ 6-hangszóró RF- 10-hangszóró RR-
3-hangszóró LF+ 7-hangszóró LR+ 11-BAT+
4-hangszóró LF- 8-hangszóró LR- 12-GND


PIONEER KEH-3800 (RDS)

Pioneer KEH-3800 (RDS) 1-TEL MUTE 6-hangszóró LF- 11-hangszóró RR+
2-Ant. 7-hangszóró LF+ 12-hangszóró RR-
3-TÁP+ 8-BAT+ 13-GND
4-hangszóró RF- 9-hangszóró LR+ -
5-hangszóró RF+ 10-hangszóró LR- -



PIONEER DEH-P443R

Pioneer DEH-P443R 1-GND 7-hangszóró RF- 12-DRSW
2-Ant. 8-hangszóró RF+ 13-hangszóró LR-
4-TEL MUTE 9-BAT+ 14-hangszóró LR+
5-hangszóró LF- 10-világítás 15-hangszóró RR-
6-hangszóró LF+ 11-TÁP+ 16-hangszóró RR+

PIONEER DEH-624R

Pioneer DEH-624R 1-hangszóró LR- 6-hangszóró LF- 11-hangszóró RF+
2-hangszóró RR- 7-hangszóró LR+ 12-hangszóró LF+
3-Ant. 8-hangszóró RR+ -
4-GND 9-BAT+ -
5-hangszóró RF- 10-TÁP+ -

PIONEER DEH-790SDK

Pioneer DEH-790SDK 1-TEL MUTE 6-GND
2-TÁP+ 7-BAT+
3-világítás 8-упр.усилит
4-hangszóró RF+ 9-hangszóró RF-
5-hangszóró LF+ 10-hangszóró LF-



PIONEER DEH-M980RDS, KEH-M8300RDS, KEH-M9300RDS

Pioneer DEH-M980RDS, KEH-M8300RDS, KEH-M9300RDS 1-hangszóró LR- 6-hangszóró RF- 11-BAT+
2-hangszóró RR- 7-hangszóró LF- 12-Ant.
3-TEL MUTE 8-hangszóró LR+ 13-hangszóró RF+
4-TÁP+ 9-hangszóró RR+ 14-hangszóró LF+
5-világítás 10-GND -



PIONEER KEH-M7005W

Pioneer KEH-M7400RDS 1-BAT+ 6-BAT+
2-hangszóróи RF+ 7-hangszóró RR+
3-hangszóróи LF+ 8-hangszóró RR-
4-hangszóró F- 9-hangszóróи LR+
5-GND 10-hangszóró LR-



PIONEER KEH-M7400RDS

Pioneer KEH-M7400RDS 1-ANT REMOTE 5-hangszóró LF+ 8-hangszóró RR+
2-TÁP+ 6-hangszóróи L- 9-hangszóróи R-
4-BAT+ 7-hangszóró LR+ 10-hangszóró RF+



PIONEER DEQ-9200

Pioneer DEQ-9200 1-GND 3-ANT REMOTE
2-TÁP+ 4-világítás

PIONEER KEH- M9800

1-Динамик RR-

Ч

 10-Общий  17-Питание память
2-Динамик RR+  11-Батарея 12в  18-Gnd лин. выход
3-Gnd  12-Динамик LR-

Ч

 19-Выход L лин
4-Динамик RF-

Ч

 13-Динамик LR+  20-Выход R лин
5-Динамик LF-

Ч

 14-Динамик RF+  -
9-Питание антенна B+  15-Динамик LF+  -



PIONEER

Pioneer 1-BAT+ 3-ANT REMOTE 9-hangszóró L+ 11-ANT
2-TÁP+ 7-hangszóró R+ 10-GND hangszóróов 12-ANT GND
RENAULT,    ROADSTAR,    SKODA,    SONY


RENAULT R5, R19, R21, ESPACE, TWINGO
Renault R5, R19, R21, Espace, Twingo 1-TÁP+ 9-hangszóró RR+ 14-hangszóró LF-
2-GND 10-hangszóró RR- 15-hangszóró LR+
3-BAT+ 11-hangszóró RF+ 16-hangszóró LR-
4-világítás 12-hangszóró RF- -
5-Ant. 13-hangszóró LF+ -

ROADSTAR
Roadstar 1-GND 11-világítás
2-TÁP+ 12-BAT+
3-Ant. 16-hangszóró RF+
7-hangszóró LF+ 17-hangszóróи R-
8-hangszóróи L- 18-hangszóró RR+
9-hangszóró LR+ A-ANT
10-TEL MUTE B-ANT GND



ROADSTAR RS-110000HQL

ROADSTAR RS-110000HQL 1-ANTEN 8-hangszóró RR+ 13-hangszóró LF+
4-лин. вход L 9-hangszóró RR,LR- 14-GND
5-лин. вход R 10-hangszóró LR+ 15-Ant.
6-BAT+ 11-hangszóró RF+ 16-GND
7-TÁP+ 12-hangszóró RF,LF- 20-GND ANTEN

SKODA VERONA
Skoda Verona

A

B

4-BAT+ 1-hangszóró RF-
5-Ant. 2-hangszóró LR-
6-világítás 3-hangszóró RF+
7-TÁP+ 4-hangszóró LR+
8-GND 5-hangszóró LF+

C

6-hangszóró RR+
1-10  ---- 7-динамик LF-
- 8-hangszóró RR-

SONY XR-7300, XR-7200, XR-7201, XR-7202, XR-7400
Sony XR-7300, XR-7200, XR-7201, XR-7202, XR-7400 1-ANT 12-CD DATA OUT 26-hangszóró LF+
3-ЛИНЕЙНЫЙ ВЫХОД LR 13-CD CLOCK IN 27-hangszóró LR-
4-GND ЛИНЕЙНЫХ ВЫХОДОВ 14-CD DATA IN 28-CD MUTE
5-ЛИНЕЙНЫЙ ВЫХОД RR 16-TÁP+ 29-hangszóró RF+
6-CD IN LCH 17-GND 30-hangszóró RR-
7-CD IN GND 18-ANT GND 31-ANT CONT
8-CD IN RCH 22-hangszóró LF- 32-CD ACC CONT
9-CD RESET 23-hangszóró LR+ 33-AMP CONT
10-CD CLOCK OUT 24-hangszóró RF- 34-B UP
11-CD DSPL SELECT 25-hangszóró RR+ -



SONY CDX-R79VF

Sony CDX-R79VF 1-ЛИНЕЙНЫЙ ВЫХОД LF 7-ЛИНЕЙНЫЙ ВЫХОД LR 17-ANT REM
2-GND ЛИН. ВЫХОДОВ FRONT 8-GND ЛИНЕЙНЫХ ВЫХОДОВ REAR 20-TÁP+
3-ЛИНЕЙНЫЙ ВЫХОД RF 9-ЛИНЕЙНЫЙ ВЫХОД RR 21-ANT GND
4-AUX L IN 11-DK 24-REM IN
5-AUX IN GND 13-ANT 25-BAT+
6-AUX R IN 16-REM OUT 28-GND



SONY XR-502

Sony XR-502, XR-7082 1-hangszóró LR+ 10-hangszóró RF- 19-CD DATA IN
2-hangszóró LR- 11-TÁP+ 20-PWR ANT
3-hangszóró LF+ 12-GND 21-CD CLOCK IN
4-hangszóró LF- 13-CD DISP SEL 22-CD RESET
5-BAT+ 14-CD IN L 23-CD MUTE
6-GND 15-CD IN R 24-CD ACC CONT
7-hangszóró RR+ 16-CD IN GND 25-ANT GND
8-hangszóró RR- 17-CD DATA OUT 26-ANT
9-hangszóró RF+ 18-CD CLOCK OUT -



SONY XR-7082

1-hangszóró LR+ 7-hangszóró RR+ 12-GND 17-ЛИНЕЙНЫЙ ВЫХОД L 23-AUX INPUT GND
2-hangszóró LR- 8-hangszóró RR- 13-DK OUT 18-GND ЛИНЕЙНЫХ ВЫХОДОВ 24-AUX INPUT RCH
3-hangszóró LF+ 9-hangszóró RF+ 14-УПР.УСИЛИТ 19-ЛИНЕЙНЫЙ ВЫХОД R 25-ANT GND
4-hangszóró LF- 10-hangszóró RF- 15-REM-IN 21-УПР.АНТ 26-ANT
5-BAT+ 11-TÁP+ 16-REM-OUT 22-AUX INPUT LCH -



SONY XR-3700RDS, XR-3750, XR-3690RDS, XR-6700RDS, XR-C700

Sony XR-3700RDS, XR-3690RDS, XR-6700RDS, XR-C700 1-hangszóró LF+ 5-hangszóró RR+ 9-упр.усилит 13-TÁP+
2-hangszóró LF- 6-hangszóró RR- 10-TEL MUTE 14-TST
3-hangszóró LR+ 7-hangszóró RF+ 11-Ant. 15-GND
4-hangszóró LR- 8-hangszóró RF- 12-világítás 16-BAT+



SONY XR-7042, XR-4403

Sony XR-7042, XR-4403, XR-U800RDS, ... 1-GND 5-hangszóró RF+ 8-BAT+ 12-hangszóró RR- 15-hangszóró LR-
2-Ant. 6-hangszóró LF+ 9-TÁP+ 13-hangszóró RF- -
4-hangszóró RR+ 7-hangszóró LR+ 10-упр.усилит 14-hangszóró LF- -



SONY CDX-5072

Sony CDX-5072 1-GND 9-hangszóró LR- 15-hangszóró RF-
2-Ant. 10-BAT+ 16-hangszóró RF+
5-hangszóró RR- 11-TÁP+ 17-hangszóró LF+
6-hangszóró RR+ 12-упр.усилит 18-hangszóró LF-
8-hangszóró LR+ 13-TEL MUTE -



SONY MDX-U1RDS

Sony MDX-U1RDS 1-Ant. 3-TEL MUTE 5-TÁP+
2-GND 4-упр.усилит 6-BAT+



SONY XR-C210, XR-C214

SONY XR-C210 1-GND 10-BAT+ 16-hangszóró RF-
5-hangszóró RR+ 11-TÁP+ 17-hangszóró LF+
6-hangszóró RR- 12-Ant. 18-hangszóró LF-
8-hangszóró LR+ 13-TEL MUTE -
9-hangszóró LR- 15-hangszóró RF+ -

SONY XR-4252

SONY XR-4252 1-hangszóró LR+ 5-hangszóró LF+ 9-Ant. 14-ANT
2-hangszóró LR- 6-hangszóró LF- 10-back up 15-BAT+
3-hangszóró RR- 7-hangszóró RF- 11-GND 16-back up
4-hangszóró RR+ 8-hangszóró RF+ 13-GNDант 17-GND

SONY XR- 7040

Sony XR-7040 1-ACC+   9-Динамик RR-

Ч

 13-Динамик LF-

Ч

2-GND   10-Динамик RF+   14-Динамик LR+
3-B+   11-Динамик RF-

Ч

 15-Динамик LR-

Ч

8-Динамик RR+   12-Динамик LF+   -

SPEAKER

Speaker
1-L CD in   5-Com.F   9-R CD in   13-Динамик RF+
2-Line Out L   6-Динамик LR+   10-Power A   14-Gnd
3-Line Out R   7-Динамик LR-   11-B+   15-Acc
4-Gnd   8-Динамик RR-   12-Динамик LF+   16-Динамик RR+
SSANG-YONG,  SUBARU, SUZUKI,  TOYOTA, UNIVERSUM,  VW,  VOLVO ,  YAMAHA


SSANG-YONG MUSSO, KORANDO
Ssang-Yong Musso, Korando 1-TÁP+ 9-ДИНАМИК RR+ 14-ДИНАМИК LF-
2-GND 10-ДИНАМИК RR- 15-ДИНАМИК LR+
3-BAT+ 11-ДИНАМИК RF+ 16-ДИНАМИК LR-
4-ПОДСВЕТКА 12-ДИНАМИК RF- -
5-Ant. 13-ДИНАМИК LF+ -

SUBARU LEGACY, IMPREZA, VIVIO

Subaru Legacy, Impreza, Vivio 1-TÁP+ 11-ДИНАМИК RF+
2-GND 12-ДИНАМИК RF-
3-BAT+ 13-ДИНАМИК LF+
4-ПОДСВЕТКА 14-ДИНАМИК LF-
5-Ant. 15-ДИНАМИК LR+
9-ДИНАМИК RR+ 16-ДИНАМИК LR-
10-ДИНАМИК RR- -


SUZUKI SWIFT

Suzuki Swift 1-TÁP+ 12-ДИНАМИК RF-
3-BAT+ 13-ДИНАМИК LF+
4-ПОДСВЕТКА 14-ДИНАМИК LF-
5-Ant. 15-ДИНАМИК LR+
9-ДИНАМИК RR+ 16-ДИНАМИК LR-
10-ДИНАМИК RR- -
11-ДИНАМИК RF+ GND-ОБОД РАЗЬЕМА

TOYOTA

Toyota 1-TÁP+ 9-hangszóró RR+ 14-hangszóró LF-
2-GND 10-hangszóró RR- 15-hangszóró LR+
3-BAT+ 11-hangszóró RF+ 16-hangszóró LR-
4-világítás 12-hangszóró RF- -
5-Ant. 13-hangszóró LF+ -

TOYOTA 18302 made in philipines

Toyota 18302

A

B

C

1-Динамик R+ 1-Динамик FR+ 1-Динамик RR+
2-Динамик L+ 2-Динамик FL+ 2-Динамик RL+
3-Общий (GND) 3-ACC +B 3-Динамик RR-
4-MUTE 4-BU +B 4-Tel-Mute
5-BU +B 5-Динамик FR- 5-NC
6-Динамик R- 6-Динамик FL- 6-Динамик RL-
7-Динамик L- 7-Общий (GND) 7-
8-Общий (GND) 8-Питание ант +B 8-
9- TX - 9-AMP+ 9-
10-TX + 10-iLL +B 10-
11-NC 11- 11-
12-ACC +B 12- 12-

TOYOTA 57101

Toyota-57101

B

A

1-Динамик FR+ 1-Динамик RR+
2-Динамик FL+ 2-Динамик RL+
3-ACC +B 3-Динамик RR-
4-BU +B 4-Tel-Mute
5-Динамик FR- 5-NC
6-Динамик FL- 6-Динамик RL-
7-Общий (GND) 7-
8-Питание ант +B 8-
9-AMP+ 9-
10-iLL +B 10-


UNIVERSUM CR 439X

UNIVERSUM CR-439X 4-лин. вход L 8-hangszóró RR+ 12-hangszóró RF,LF- 16-GND
5-лин. вход R 9-hangszóró RR,LR- 13-hangszóró LF+ 17-GND
6-BAT+ 10-hangszóró LR+ 14-GND -
7-TÁP+ 11-hangszóró RF+ 15-Ant. -

VW SHARAN, FORD GALAXY, SEAT ALHAMBRA

VW Sharan, Ford Galaxy, Seat Alhambra 1-TÁP+ 9-ДИНАМИК RR+ 14-ДИНАМИК LF-
2-GND 10-ДИНАМИК RR- 15-ДИНАМИК LR+
3-BAT+ 11-ДИНАМИК RF+ 16-ДИНАМИК LR-
4-ПОДСВЕТКА 12-ДИНАМИК RF- -
5-Ant. 13-ДИНАМИК LF+ -



VW BETA V

VW BETA V

A

C

1-GALA 7-TEL+
2-TEL MUTE 11-REM-C
3-V.BUS 12-TEL-
4-BAT+ 13-DATA IN
5-+12V 14-DATA OUT
6-világítás 15-CLOCK
7-TÁP+ 16-UB+
8-GND -

B

18-COM (GND)
3-hangszóró RF+ 19-AF-L
4-hangszóró RF- 20-AF-R
5-hangszóró LF+ -
6-hangszóró LF- -

VOLVO 850, 960, S70, V70, S40, V40

Volvo 850, 960, S70, V70, S40, V40 1-TÁP+ 11-hangszóró RF+
2-GND 12-ДИНАМИК RF-
3-BAT+ 13-ДИНАМИК LF+
4-ПОДСВЕТКА 14-ДИНАМИК LF-
5-Ant. 15-ДИНАМИК LR+
9-ДИНАМИК RR+ 16-ДИНАМИК LR-
10-ДИНАМИК RR- -

VOLVO CR-603, CR-606

Volvo CR-603, CR-606 1-ДИНАМИК R+ 8-ДИНАМИК L+
2-ДИНАМИК R- 9-ДИНАМИК L-
5-GND 13-TÁP+
6-Ant. -

YAMAHA YM1050EQ

YAMAHA YM 1050 EQ 1-ANT+ 9-ДИН. LR- и  LF- 16-GND
2-LIN - L+ 10-ДИНАМИК LF+ 18-LIN - R-
3-LIN - R+ 11-ДИНАМИК RR+ 19-LIN - L-
5-TÁP+ 12-ДИН. RR- и  RF- 20-BAT+
7-ДИНАМИК LR+ 14-ДИНАМИК RF+ -


YAMAHA YM9600

Yamaha YM9600 1-ANT 13-ДИНАМИК RR+ (R+ HI)
3-ДИНАМИК LR+ (L+ HI) 14-ДИНАМИК RR- И RF+
4-ДИНАМИК LR- И LF+ 15-ДИНАМИК RF- (R- HI)
5-ДИНАМИК LF- (L- HI) 19-TÁP+
9-Ant. 20-GND
10-BAT+ -
11-ANT GND A - ANT GND
Распиновка разъёма автомагнитолы "Philips", разъёмов питания и акустики

Схематическое расположение разъёмов

A1 Phone mute B1 Rear right + C1 Line out LR
A4 Plus accessories or permanent B2 Rear right - C2 Line out RR
A5 + Antenna B3 Front right + C3 Line out GND
A6 Pivot light B4 Front right - C4 Line out FL
A7 Plus permanent or accessories B5 Front lrft + C5 Line out FR
A8 GND B6 Front left - C6 + Switched
- - B7 Rear left + C13 Bus D2B +
G1 Gateway (I2C bus access) B8 Rear left - C14 Bus D2B -
G2 Gateway (I2C bus access) - - C15 Bus GND
- - E Aerial plug C16 + Permanent
- - - - C17 + Swiched
- - F Fuse C18 Imput reference
- - - - C19 Imput left
- - - - C20 Imput right

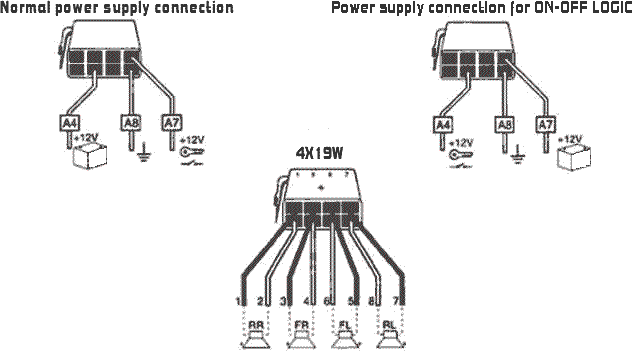

Разъёмы питания и акустики.

  Материалом с любезностью поделился ЮРИЙ (RIGA LATVIJA). Если Вы располагаете каким либо  материалом и желаете    разместить у нас на сайте, присылайте, у нас места хватит для всех.  Администрация.
