Sziasztok
Pár dolgot leírok, amit itt olvastam, s kicseréltem.
Táp ellenőrzése +/-18V, 7,33V atom stabil.
RV4558-k cserélve LM358-ra. Fekete 220nF kondikat cseréltem (egyébként tényleg hibásak voltak)
és a tranzisztorok emiterében hidegítő, meg 47nf csatolók.
Az első bekapcsoláskor összes PLL hiba. A referencia panelen M6 hibás volt az első 7490. 1MHz helyett 1,25MHz jött ki, 2MHz helyett 2,5MHz ,1,25kHz. Csere után beálltak a referencia frekvenciák.
Most viszont megakadtam a szignálgenerátor javításában.
A hiba pl. 50MHz-re állítom a peremkereket jó, szépen léptethetem 10 MHz-el felfelé az okés, nem is villog a pll hiba led egyik modulon sem. Viszont:
Ha 11MHz-re kapcsolok az még jó, de ha 12MHz-re állítom akkor 14Mhz ; 13MHz-nél 15MHz jön ki. Viszont 14MHz ismét jó. A M5 modulban lévő 7410-et cseréltem,(MHz kapcsolók jelét fogadja) hátha alapon, mivel üzem közben sajna nem tudok belemérni.Diódamátrixot a peremkerekes alatt átmértem, hibás diódát nem találtam. BC-ket C-B-E -rá átmértem.
Kalibrálást nem tudom érdemes-e így elkezdeni.
Köszönöm a segítséget.
Szabi
A tárgybéli szkópom nem ad képet. Egyelőre addig jutottam, hogy az oszcillátor ugyan megy, de a 7kV nincs meg. Hosszabb kikapcsolt állapot után pár percre megjött a fénye. Van valami tipikus hiba amire lehet gyanakodni?
Megoldás: nem ment az oszcillátor, BD241 hibás volt.
Miért is törölted ki a moderátori beírást?
Üdvözlet!
Úgy látszik elkapott a ,,vegyük rossz oszcilloszkópot és én majd megjavítom'' betegség, mert még épphogy csak megjavítottam a 1567-es szkópot most vettem egy rossz 1568/2-t is... Még nem kaptam kézhez ezt se, viszont ennek van két fényes pont a képcsövén bekapcsolás után, tehát vagy a fűrész generátor, vagy az X eltérítése a rossz.
Tegyük fel, hogy sikerülne ezt is megjavítani. Szerintetek melyiket tartsam meg? Ez a 1567 sok szempontból nagyon tetszik nekem, csak az a baj vele, hogy az asztalomon a ,,munkatérből'' nem látok rá rendesen a szkópra, mert túlságosan kilóg. Ilyen szempontból a 1568/2 jobb, mert az sokkal rövidebb, viszont az csak 30MHz-es (jó, azt sem használnám ki jelenleg, de ki tudja mit hoz a jövő) viszont kettős idő alapja van, ami nagyobb rugalmasságot jelent, mint a 1567-es 10x kapcsolója. Illetve ki mit tud mondani arról, hogy mekkora eltérés van 1568/2 és /2A jelű gép között, átalakítható-e gazdaságosan a sima /2-es /2A-ra?
Sziasztok!

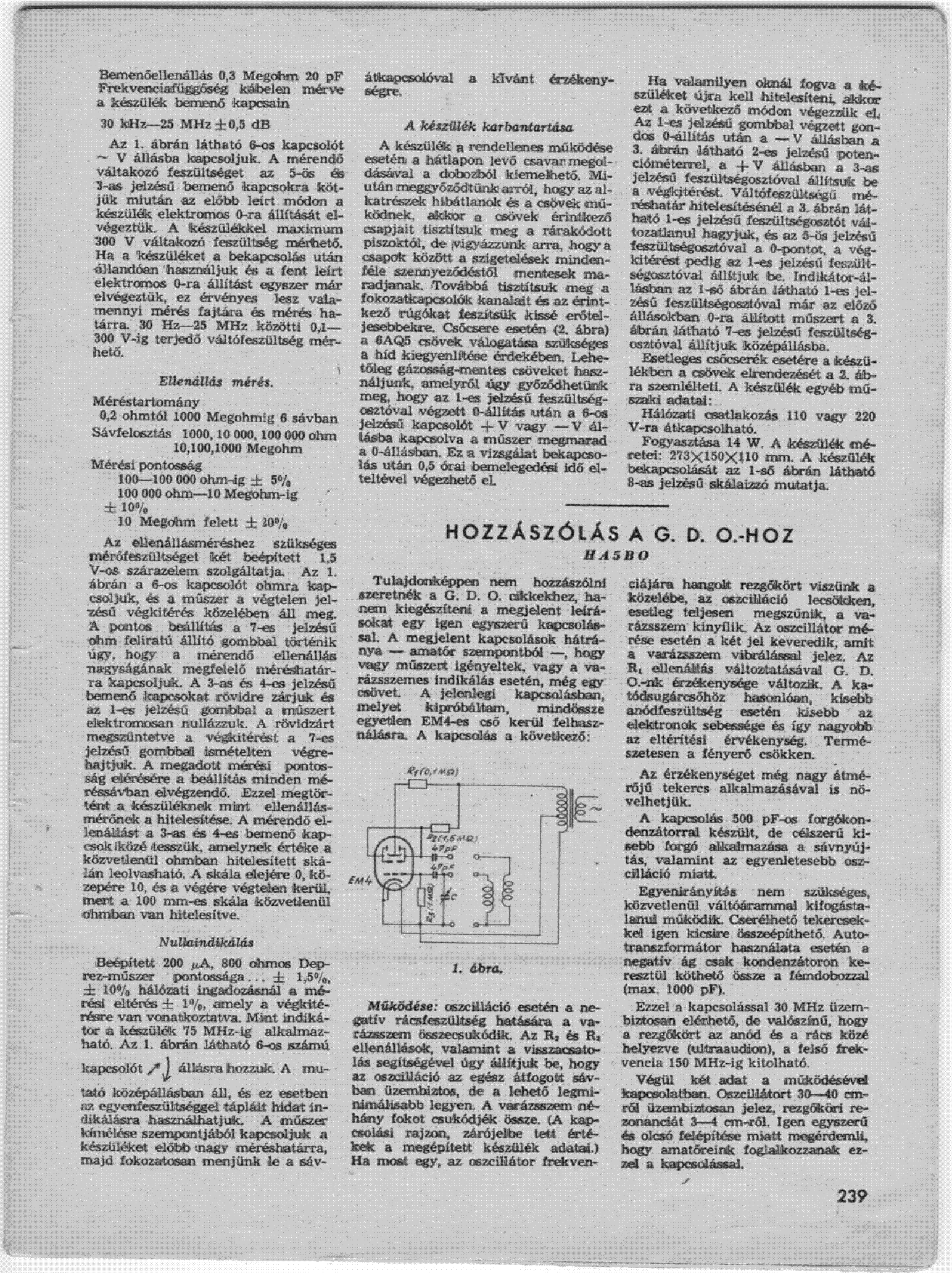

Van egy EMG 1314 csővoltmérő egy ideje a tulajdonomban. Mostanra eljutottam odáig, hogy jó lenne használható állapotba hozni. Mérőfejek nélkül került hozzám. Ezért szeretném magam elkészíteni.Nem tudom pontosan, hogy nézhetett ki az eredeti. Az kiderül a használati utasításból hogy valamilyen koax rendszerű csatlakozói voltak.
Többet nem tudok. Talán hasónló lehetett mint amiket a szkópokhoz használnak? Ebben szeretném kérni a segítségeteket. Köszönöm.
