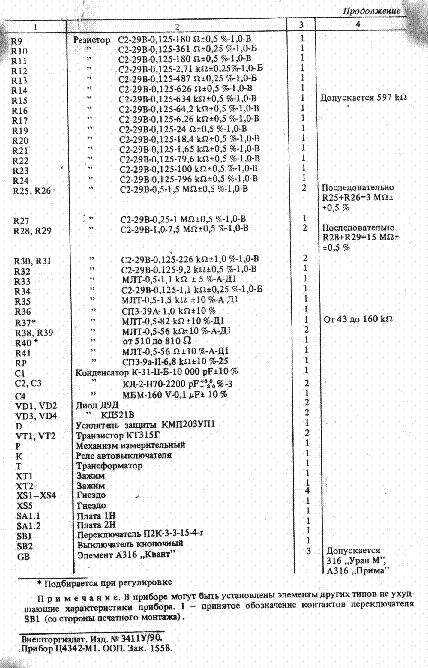

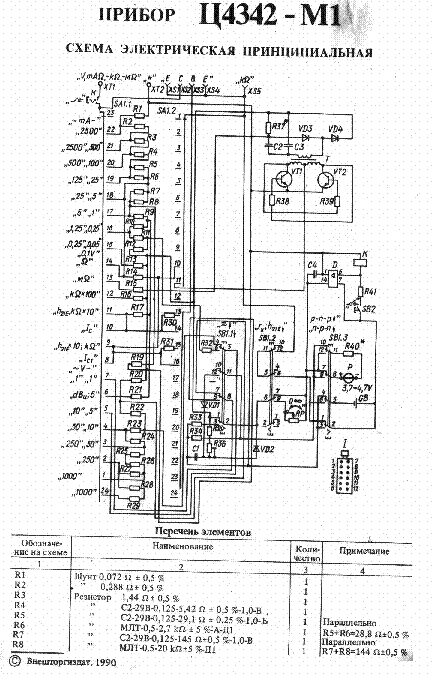

C4342-M1 SCH
Type:
(PDF)
(PDF)Size
1.7 MB
1.7 MB
Page
2
2
Category
METER
SERVICE MANUAL
METER
SERVICE MANUAL
