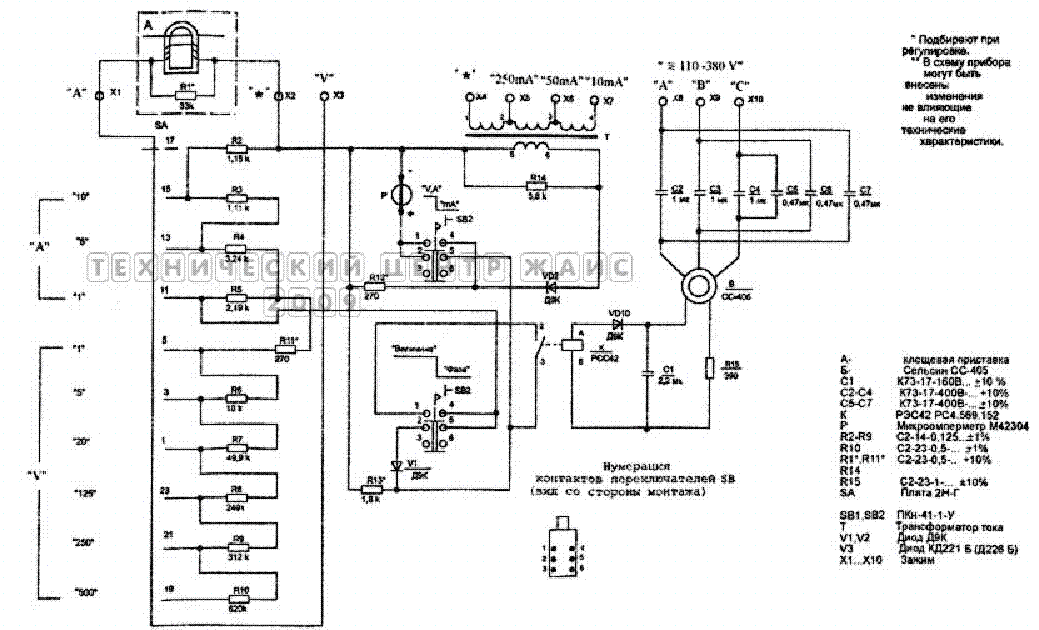

Üdv! A jelzett masina a címben említett módon viselkedik. Kijelzés van, a funkció váltást érzékeli, mutatja de semmit nem mér. A gépben van jó néhány reedrelé amik kellemes ciripelő hangot adnak. A tápját átnézve jó, a feszültségek a rajzon megadottak. Szkóppal vizsgálva tiszták. Van é tapasztalata a javításával kapcsolatba? Esetleg roncs, bontott is érdekelne. Köszönöm a figyelmet.

Sziasztok

Társfórumon vettem egy OML-2M szkópot.
Rajzot letöltöttem.

Szeretném megcsinálni, a problémám a következő:

Fény,  fókusz feszültségeket megcsináltam. Fénypont van, mozgatható is fel le, jobbra, balra.

A Vízszintes eltérítés viszont nem indul. Ugye schmitt triggeres "SZTEREÓ" TRANZISZTOROKKAL (V15) . Feszültségek rendben +10V, -10V , +250V  -1000V  oké.

Van a kapcsolásban egy különleges dióda un. alagútdióda tunneldióda , ami a feszre billen be... De csontzárlatnak mértem... állítólag digit műszerrel gallyra lehet tenni... hát lehet, hogy nekem sikerült... Lenne valakinek jó?

Van valaki "old tájmer" szaki, akinek a kisujjába vannak ezek a szkópoknak a  javítása?
Köszi mindenkinek a segítséget.
Üdv
Szabi

Üdv! Fenti készülék a sajátom, nagyon régen vettem, úgy tudtam rossz. Most elővettem, hátha jó lesz valamire. Úgy tapasztaltam majdnem tökéletesen működik, csak a kapcsolókat kellett kitakaritani. Ezután szeretném használni, csak néhány csatlakozó, kapcsoló funkciójára nem jöttem rá. (Fonetikusan irom, olvasni tudom csak nem értem. :) ) Előlapon: kétállású kapcsoló UROVEN SZIGNALA x1 és x0.1 állással. Hátlapon: +-200V max. KONTROLL, négy csatlakozó (2 testjellel megjelölve). egy csatlakozó csatlakozó-ábrával felé mutató nyillal (bemenet?), egy másik csatlakozó csatlakozó-ábrából kifelé mutató nyillal (kimenet?) közéjük irva MODUL. (moduláció?) Egy kapcsoló VNES és VNUTR. állással SZMESENIE felirattal. Egy certronics-szerű csatlakozó (24 pólusú) Egy kapcsoló DISZT. és MESZTNOE állással UPRAVLENIE felirattal. Négy kapcsoló vonallal összekötve ADRESZ KOP. felirattal. Egy másik 24pólusú Centronics-szerű csatlakozó. A készülékhez kapott elég gyenge fénymásolt doksit feltöltöttem. Sajnos eléggé hiányos. (Pihe légyszives néhány napig hagy fenn! Kösz!) A neten nem találtam még ennyit sem. A készülék használatát (ha jól értettem) a 8. fejezet tárgyalja, a szervizkönyv 72. oldalától. Ha valakinek lenne jobb, teljesebb doksija kérem tegye fel! Ha valakinek volna annyi ideje hogy ezt a néhány oldalt leforditaná, nagyon megköszönném. Köszönöm, hogy végigolvastad! sanyika45

Sziasztok Nincs a fent írd diódáról adat valakinek? Üdv Kiss
