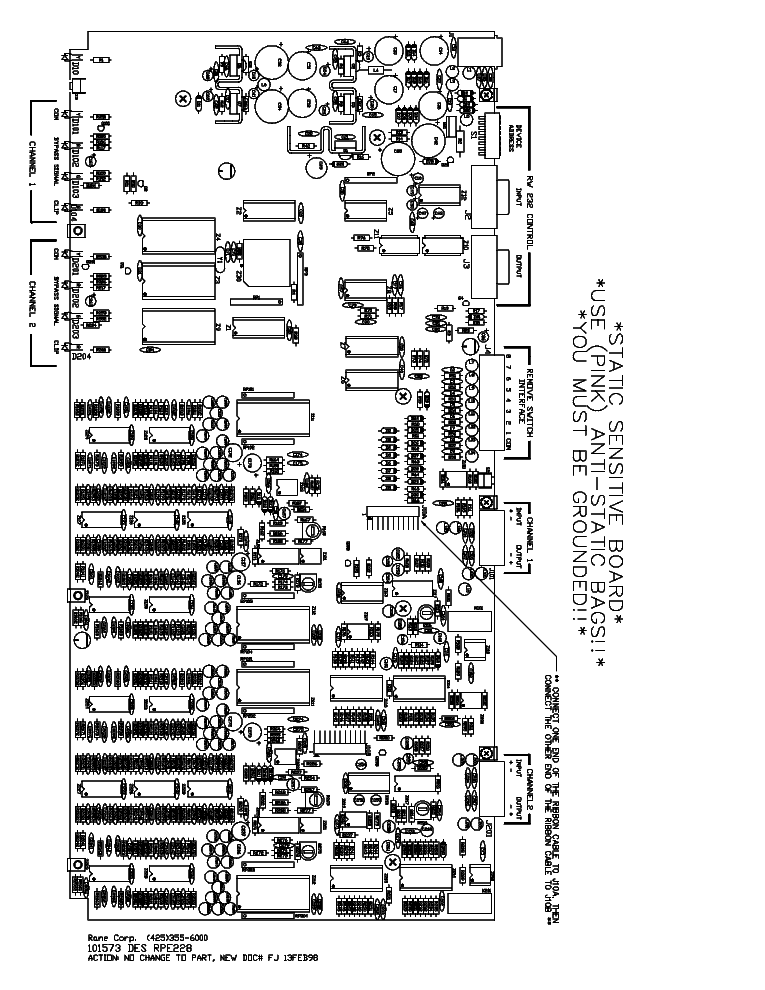

Hiba: az eőlapon bal-középen elhelyezkedő bekapcsoló gomb megnyomására semmi nem történik.
Megjegyzem: utoljára egy hónappal ezelőtt működött, időközben semmi említésre érdemes külső behatás nem érte a készüléket.
Most: borítólemezek levéve, hálózat csatlakoztatva. A baloldalon lévő "main PC board"-on bal-alul lévő szűrő elkókon UNIVO-val
megvannak az egyenfeszültségek. Egyéb piszkálást bontást nem végeztem.
Kérdezem: Letöltött Szervíz Utasítás illetve a benne lévő kapcsolási és elrendezési rajzok valamint egy mezei (de jó) UNIVO
birtokában tudok tenni valami hasznosat?
Szevasztok Kollégák!
Bótoltam a fentit, na nem gitározás céljára, ahhoz én kevés lennék, hanem vonal szintű MP3 hanganyag bejátszására alkalmanként egy kis közösségben.
Azért is tetszett meg, mert könnyen lehet hurcolni villany bringával is.
Kipróbáltam, működik is rendesen.
Nézzük már meg, hogy mi mohog benne, miután rajzot nem talált hozzá a gugli barátom, csak egy használati utasítást.
Hangszóró.
Nem centiztem le, ez van felírva rá:
F.S.T F20615 4ohm NOM: 15W MAX: 30W M 2X061
A használati utasítás szerint:
15Wr.m.s. (T.H.D. 10%) 20cm (4ohm)
Nézzük meg, hogy mekkora teljesítmény jön ki belőle.
Hátul az adat tábláján: 20 WATTS.
A használati utasítás szerint:
Power Consuption 20W.
Jó, ha a hangszóró 4 ohmos betettem a helyére egy 4 ohmos ellenállást, és azt néztem szkóppal.
A bemenetre 1KHz szinuszt adtam.
Növelve a kimenő jel nagyságát cirka 14Vpp körül kezdett látható torzítás lenni.
No, ha ezt visszaszámolom 4 ohmmal, az bizony mindössze 6.16W.
Megnéztem, hogy mi van benne.
3db IC-t találtam:
IC1, és IC2 C4558C
IC3 végfok, nem olvastam le, ehhez teljesen szét kellett volna szedni, de egy TO-220 tokozású 5 lábú IC.
Amiket sikerült beazonosítanom: Pin5: Vcc; Pin3: Vee; Pin4: Out.
Megnéztem a tápfeszültségeket.
+-16.7V terhelő ellenállás, és kimenő jel nélkül, szkóppal nézve jók.
A tápfeszültségek 2200uF 25V-tal szűrve oldalanként.
A hálózati trafó jó kicsike, nem centiztem le, mert ahhoz megint teljesen szét kellett volna szerelni az erősítőt.
Tudom, hogy kitaláltak ügyességeket, idéznék egy interneten talált mondatot:
"RMS, P.M.P.O., tényleges, zenei, szinuszos ilyen teljesítményekről hallottam eddig, és egyedül csak a PMPO-ról tudom hogy nagy 'csalás' - Peak momentary power output - pillanatnyi maximum teljesítmény."
Nekem az egészről az jön be, hogy láttam, hogy a piacon árultak kicsi rádiókat, amelyek a Szokolnál alig voltak nagyobb méretűek, és öles betűkkel rá volt biggyesztve, hogy 200W.
Elhiszem, hogy megetették a nagyérdeművel azt a zenei teljesítmény mizériát, de hogy egy 6W-os Yamaha erősítőre 20W-os táblát akasszanak fel, hát az egy kicsit nekem sok.
Mi a véleményetek?
Üdv.: Pista.
Sziasztok!
Ha valakinek lenne elfekvőben a címben említett táp íc-je vevő lennék rá.
De érdekel Panasonic (vagy JVC) autórádió is amelyikbe ilyen van.
Természetesen valamilyen bontott alaplap ami még ezt tartalmazza és jó.
Nekem is egy Panasonic-ba kellene.
Köszi!
(működő cd-mechanika is érdekel Pana CQ-RX300 -ba, illetve JVC SHX701-be)
Sziasztok!
Ezzel az erősítővel az a problémám, hogy halkan szól, de nagyobb hangerőnél kikapcsol a relé és villog a piros led. A végfokot átmértem az rendben van, ezután átkötve a relét rendesen szól, akár teljes hangerőn is, de kikötve újra kikapcsol. Mi lehet a gond, a relét behúzó tranzisztor is jó?
