Van egy ilyen mini hifim, szétszedtem kitakarítani, mert a gombjai nem nagyon úgy működtek, ahogy kellene. Szétszedve tesztelgettem aztán ugye elég rövidek a PCB-ket összekötő szalagkábelek, a teljes összeszerelés nélküli próbáltagás közben valszeg összeért valami aminek nem kellett volna. A trafó után levő 4A üvegbiztik elszálltak. Na azóta a hangszórók mindig pukkannak bekapcsoláskor, illetve kikapcsolás után nem sokkal. Valami tipp, hogy mi okozhatja?

Valamint nem tudom ez gyárilag ilyen volt e (anno hazsnáltan vettem), de a tápot kihúzva azonnal elfelejt minden beállítást, rádió állomást, időt, stb. Átnéztem a fő PCB-t nem találtam semmilyen kondit, ami a memória tápellátást szolgálná. Csak kis elkok vannak benne, 100uF körüliek, van benne egy nagyobb ami 2200uF 50V aztán ennyi. Esetleg megnéznétek a kapcsolási rajzán, hátha nem vettem észre valamit? Köszi!



FFH-1920AD service manual





Sziasztok,

Segítséget kénék, nem régen vettem egy Onkyo TX-SR505e házimozi erősítőt kb 12-13 éves. Ha kihúzom a konektorból gyakorlatilag azonnal elfelejt minden beállítást, rádió adókat stb. A használati utasításban benne van a "battery-less memory backup" funkció. Azonban sem a kapcsolási rajzon sem a gép peneljein nem találtam "szuper" kondenzátort. Ha valaki tudna segíteni legyen szíves vessen már  egy pillantást a kapcsolási rajzra, érdekelne melyik áramkör ezért a felelős, ha egyáltalán tényleg bele van építve ez a funkció.

Köszönöm!

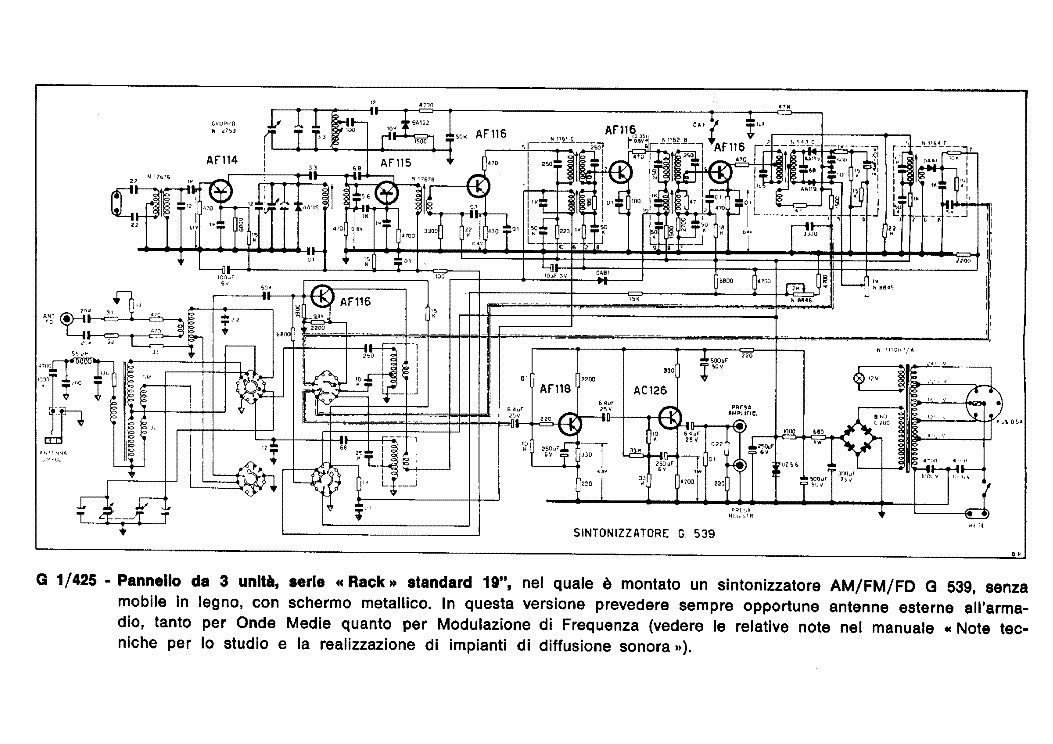

Sziasztok. Nincs valakinek a fenti készülékhez doksija? Valaki kissé átrendezte. Főleg a mechanikáról kéne rajz ha van de a többi rész sem ártana ha volna. Előre is kösz. Üdv: Lajos

Üdv a tanyalakóknak! A készülék: Panasonic SA-AK27 hifi, a hibajelenség: nem szól a kimenet. Első körben végigmérve a jel eljut a végfok IC-hez, de abból már nem jön ki. Az IC kimenetei nem sípolnak se tápra, se földre. A service manual szerint a lábakon mérendő feszültségek (és zárójelben az általam mért értékek): 1 +VCC HI: 54,5V (54V) 2 -VCC HI: -54,9V (-54V) 3 LOUT: 0V (0V) 4 +VCC LOW: 28,5V (25,9V) 5 -VCC LOW: -27V (-26,6V) 6 ROUT: 0V (0V) 7 AC IN: 0V (0V) 8 GND: 0V (0V) 9 OVERLOAD: -8,5V (-12,1V) 10 DC DET: 0V (0V) 11 DISP HMUT: -12,2V (0V) 12 IH DET : -0,2V (-0,2V) 13 +DI SENS: 27,2V (26,1V) 14 -DI SENS: -27,8V (-27,1V) 15 RELAY: -10V (0V) 16 +HIN: 8,3V (0V) 17 -HIN: 5,3V (0V) 18 +VD: 48,3v (48,4V) 19 -VD: -49,2V (-48,5V) 20 RIN: 0V (0V) 21 LIN: 0V (0V) 22 IN GND: 0V (0V) Jelentős eltérés tehát csak a 9 (OVERLOAD), 11 (DISP HMUT), 15 (RELAY), 16 (+HIN) és 17 (-HIN) lábakon mérhetŐ. Ezek a lábak nincsenek bekötve, de azért a 11-est 1k-val lehúztam testre, hátha, de nem segített. Tudok-e még valamit elkövetni, vagy mehet a készülék a levesbe?
