Üdv! Fenti készülék a sajátom, nagyon régen vettem, úgy tudtam rossz. Most elővettem, hátha jó lesz valamire. Úgy tapasztaltam majdnem tökéletesen működik, csak a kapcsolókat kellett kitakaritani. Ezután szeretném használni, csak néhány csatlakozó, kapcsoló funkciójára nem jöttem rá. (Fonetikusan irom, olvasni tudom csak nem értem. :) ) Előlapon: kétállású kapcsoló UROVEN SZIGNALA x1 és x0.1 állással. Hátlapon: +-200V max. KONTROLL, négy csatlakozó (2 testjellel megjelölve). egy csatlakozó csatlakozó-ábrával felé mutató nyillal (bemenet?), egy másik csatlakozó csatlakozó-ábrából kifelé mutató nyillal (kimenet?) közéjük irva MODUL. (moduláció?) Egy kapcsoló VNES és VNUTR. állással SZMESENIE felirattal. Egy certronics-szerű csatlakozó (24 pólusú) Egy kapcsoló DISZT. és MESZTNOE állással UPRAVLENIE felirattal. Négy kapcsoló vonallal összekötve ADRESZ KOP. felirattal. Egy másik 24pólusú Centronics-szerű csatlakozó. A készülékhez kapott elég gyenge fénymásolt doksit feltöltöttem. Sajnos eléggé hiányos. (Pihe légyszives néhány napig hagy fenn! Kösz!) A neten nem találtam még ennyit sem. A készülék használatát (ha jól értettem) a 8. fejezet tárgyalja, a szervizkönyv 72. oldalától. Ha valakinek lenne jobb, teljesebb doksija kérem tegye fel! Ha valakinek volna annyi ideje hogy ezt a néhány oldalt leforditaná, nagyon megköszönném. Köszönöm, hogy végigolvastad! sanyika45

Sziasztok! Egyik ismerősöm kínált eladásra nekem egy orosz oszcilloszkópot kedvező áron, típusát nem ismerem mert én már "mai gyerek vagyok" a készülék meg már nem mai.... Kezdő elektronikai műszerésznek lenne (azaz magamnak) keresnék használati útmutatót / kis-videót / tapasztalatokat lehetőleg magyarul elméletileg 10 MHz képekkel tudom bemutatni a készüléket:

Sziasztok! Kinyitottam a szkópot, és nekiültem a doksinak. A tápegységből kimért nyolc dióda egyikének záróirányú ellenállása pár megohm volt, a többié 400 megohm körül. Emiatt az egyik hidat kicseréltem. A hiba maradt. A hátfalban elhelyezett tápmodulból kivettem egy 1A-os biztosítékot, és a két kapcsoló tranzisztort. Az egyik 2T812A és KT812A névre hallgatnak. (RISZ16 modul T1 és T2) A rajz szerint ezek 2T809A lennének.400V 8A-es tranzisztorok. Itthon két BU508AF volt 8A-es tranzisztorom, azzal indítottam el a tápot. Amíg az egység nem működik, 18W a fogysztása, ha beindul a teljesítménytranzisztoros fokozat, 230W-ot mutat a mérőeszközöm. Ezek után visszapakoltam a készülékbe a tápot, és elndítottam a szkópot. 6-700W körüli fogyasztást mutatott a fogyasztásmérőm, s fény nem jött meg, de rövid idő alatt kiüttötte a 2db BU-t A csatlakozó, amit szeretnék, a hálózati kapcsolóhoz vezető kábelen van. Javításkor elfoglalja az asztalom a szkóp, nem fér mellé a kiemelt táp, jó lenne egy segédeszköz. Hátha van valakinek elfekvőben.

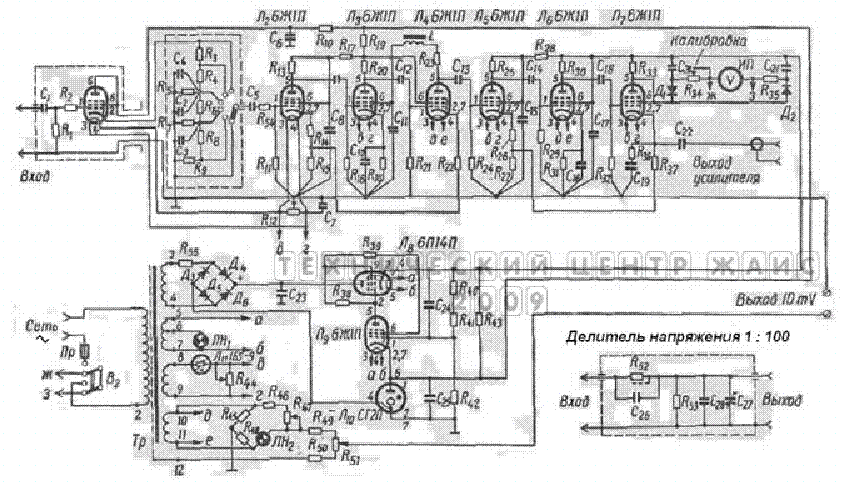

Sziaztok! Az utóbbi időben olyan csodálatos műszerek kerülnek a kezembe amelyek feszültség nélkül és képesek mérni :-)(a Micronta jut eszembe). A tárgybeli műszer, új állapotnak örül(teljesen karcmentes)és a következőt produkálja. Egyenfeszültség mérésnél, minden rendben, sőt jóval a tűrésen belül mér. Próbáltam a váltófeszt mérni, a mutató meg se mukkant, felhomályosítás után ( váltófesz mérésnél táp is kell)újabb próbálkozás,abban a pillanatban mikor a "~" gomb lenyomásra kerül, old a védelem és a mutató maximálisan kileng, független, hogy milyen méréstartományba vagyok. A tanyán fellelt rajzot nézve a D1-IC védelmi áramkört kizárnám mivel az SB1 mágneskapcsoló oldása után is fennáll a jelenség. A következő a D2-IC orosz csoda, ha jól gugliztam akkor ez egy 741-es műveletinek a megfelelője. Ez lenne zárlatos ? Holnapra van tervezve a műszer szétszedése, addig is jó lenne ha segítségetekkel tisztábban látnék ;-) Üdv Mali
