Üdv Van nálam egy Technics ST-G70 tuner. sajnos a hálózati trafó megadta magát. Mivel összehegesztett vasa van még bontani sem lehet. Sajnos a rajzából nem derül ki a trafó mit tudhat. Elég furcsa tápja van. Az biztos, hogy az egyik tekercse 12V mert egy stabi fogadja ami 12egyent készít. A másik tekercse viszont a kijelző fűtése. A kijelzőről viszont nem találok adatot. SAD7MT8ZK Ugyan ez a kijelző van a Panasonic SU-V90D ben is. Arról viszont rajzom nincs. Nem akarom elfüstölni a fűtőszálat ezért volna jó tudni a trafó mit adhatot le, vagy mennyi a fűtőfeszültsége ennek a kijelzőnek. Köszi Laci

Sziasztok!

Kaptam egy rokonon keresztül egy Sanyo RP-7411 kis táskarádiót eljátszani vele, ne a lomiban végezze alapon. Alapos takarítást, kontakthibák lekezelését követően a következő hibát tapasztalom:

Van vétel FM és KH sávon is (RH-t nem próbálgattam), de mintha az érzékenység, vagy az erősítés nem (mindig) a megfelelő lenne. KH sávon a Kossuth-ot mindig elkapja idővel, a nemzetiségi adást már csak nehezen, de van, hogy egyszer csak megszólal rendes hangerővel és utána elhangolásig jó. De picit félrehangolom és utána alig lehet rátalálni megint, állomások közt pedig néma csend van. Linkelek egy videot is, úgy talán érthetőbb a probléma.

Később rájöttem, hogy ha kikapcsolom, akár olyan állapotban, mikor épp csak recsegve szól az adó, majd vissza, akkor stabilan rááll a jó vételre.

FM-en annyiban tér el a helyzet, hogy ott (legalábbis érdemi antenna nélkül, kidobozolva) nem igazán lép át az erős vétel állapotba, de hoz több adót is. Ott a ki-bekapcsolós trükkel annyit lehet elérni, hogy bekapcsolás után kb. fél mp-ig erősen szól, de visszaesik a hangerő aztán.

Az adók a skálán jó helyen jönnek, ezek alapján áthangolási kísérlet nem történt, és a hangolható részt jónak feltételezem. A végfokot szintén, mert nem a hangerő fel-lehúzására ugrik be egy hangosabb állapot hirtelen, a hangerősítő része szerintem mindig ugyanazzal az érzékenységgel működik. --> Így marad a köztes rész, mint gyanús elem, azon belül is talán AGC problémára gyanakszom.

Most jön a nehezítés, hogy kapcsolási rajzot sehol nem találni ehhez a típushoz. A KF IC-ről (LA1201) is csak egy japán nyelvű szkennelt adatlapot, amit be se lehet másolni egy fordítóprogramba egyszerűen, innentől kb. használhatatlan számomra. Így jobb híján azzal próbálkoztam, hogy a radiomuseum-on kerestem ezzel az IC-vel szerelt más Sanyo rádiókat. Egy ilyennek a rajzát csatolom is.

Szkópom, multiméterem van, rádiós/RF tapasztalatom kevésbé (de erősítő, magnó, stb. javítással amúgy sokat foglalkoztam már, túlnyomórészt sikerrel, szóval mérni-számolni tudok velük). El tudok indulni valaminek a mérésével ennyi infó birtokában, pl. valamit az IC lábain megméregetni, amiből kiderülhet a bűnös?

Sziasztok A fent említett erősítő valamilyen oknál fogva kirugdalja az STK-t. Kérem, ha valakinek lenne rajza ehhez a készülékhez, küldje el! Előre is köszönöm. Frédi. "FONTOS! Olyan fórum téma nevet válassz, ami beszédes, minél pontosabban illeszkedik arra, amivel kapcsolatban írsz. Egy lehetséges jó elnevezés pl: ORION LCD PT26S chassis 17MB12-2, a tápja nem indul Az nem elég, hogy pl: "LG LCD-TV" vagy "HP laptop" és hasonlóak. Illetve érdektelen, nem releváns információt se tartalmazzon a cím! A helytelenül elnevezett topik felfüggesztésre, majd 48 óra után törlésre kerül! Felfüggesztett állapotban nem tudnak mások addig hozzászólni, amíg ki nem javítod a címet. A hibás cím utólagos javítása (48 órán belül) a "Szerkesztés" fülre kattintva végezhető el. Rajzot, service manualt, jobbra a "Keresem/WANTED" doboz "KATT IDE" gombján keresztül kérj!" Ez a cím sem igazi! Mit szólnál, ha egy külföldi oldalon ezt látnád: "Bayeruth Micro Hi-Fi Verstärker-Endstufe verrückten"

Boldog ÚJ Évet Kívánok , Tisztelt Tanyasiak !

Útba igazítást , segítséget kérek . Fent említett szerkezetet hozták , nem kapcsol be .

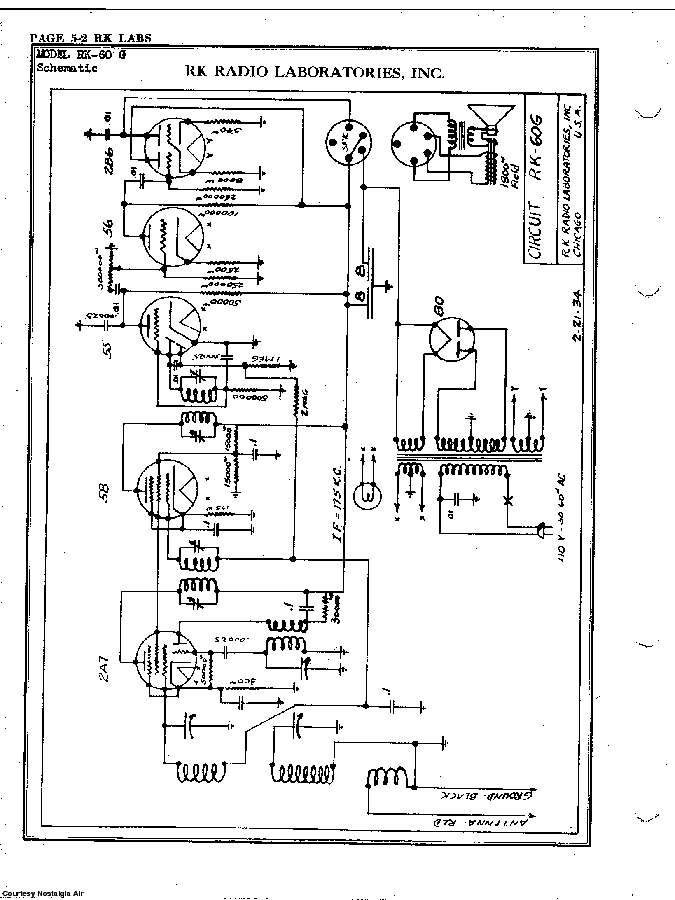

Rajzát a Tanyán megtaláltam , de letöltve és kinagyítva úgy hogy látnám ,már elmosódott , számomra már nem kivehetők az adatok , rajzrészletek.
Oka a szem , de ez van .
Feszültség értékek magasabbak ,mint amit kitudtam venni a rajzból .
Egy útba igazítást megköszönnék .
Kérem ne az legyen hogy nem kellett volna hozzáfogni .
Eleve az elbutulás miatt foglalkozom vele .
Eddig amit átnéztem , hibát nem találtam , igaz nem egy hozzáférhető gép .

Tisztelettel : Öreg T.
