Sziasztok!

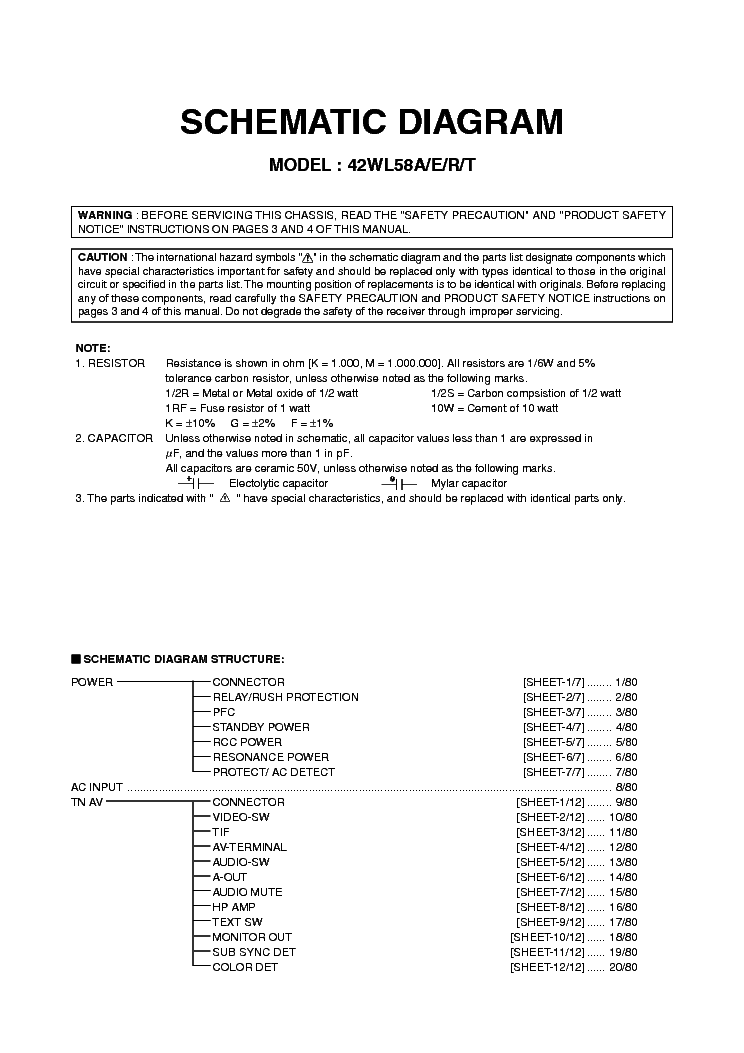

Rajzot szeretnék kérni a címben szereplő lcd tv-hez.Leginkább a táp rajzra lenne szükségem, mert nem adja a ki a VBL-t az inverter felé.A táp STRX6768 ill. STRW6765 -tel van felépítve, hang van pr-t léptet, de nem kap az inverter feszkót.
előre is köszönöm : epityu
Üdv Mindenkinek!
A TOSHIBA 216R9D modell javításához kérnék segítséget.
Egy érintkezési hiba miatt került hozzám, a SCART csatlakozót ki kellett támasztani ahhoz, hogy "legyen kép". Egyszerűnek tűnt -néhány forrasztás és mehet vissza - de nem így lett. kiderült, a hibának semmi köze a csatlakozóhoz. Ott tartok, hogy az eredeti hibát megszüntettem, viszont közben valami meghalt a táp környékén, mert csak a stab. 5 V annyi amennyinek lenni kell.
- A függ. eltérítés felül "visszagyűrődik". -->
A 27 V helyett csak 18 V van az AN5515 7. lábon. -->
A sortrafó a 120 V helyett, csak 88-90 V-ot kap.
A tápegység részen az összes többi feszültség is ilyen arányban van meg.
(Pl. a C 847-en a 27V helyett 12,6 V van)
A stab. 5 V is csak azért jó, mert az L78MR05-nek elég a 14,4 V. (A rajz szerint itt is 19,6 V-nak kellene lenni.)
Egyéb áramkörei működnek, csak ezáltal nem üzemszerűen. (pl. a képméret a képtartalomtól függően változik; teljes fehér fénynél le is áll.)
A diódákat, tranzisztorokat - így beépítve - kiméregettem: jónak tűnnek.
Gondoltam valamelyik ELKO okozza, de mivel "kitámasztva" rendesen üzemelt...?
Az alkatrészek felől is, és a javított forrasztások környékét is átnéztem, úgy láttam nem okoztam zárlatot sehol.
Elakadtam. (Lefárasztott a kontakt hiba keresése, a fél panelt átforrasztottam már, mire úgy néz ki: megszűnt.)
Valakinek valami ötlete... hogyan tovább?
A hibakeresést, egy itt kapott rajz alapján kezdtem el: http://elektrotanya.com/toshiba_217d9d_sm.pdf/download.html
Eddig csak annyi különbséget fedeztem fel, hogy a C818 a rajzon 270uF, nálam pedig csak 120uF van benne.
Közben találtam még más különbségeket is. Pl. a TXT 5V és a TXT 12V-hoz kapcsolódó áramkörök ebben a modellben nincsenek benne.
Leakasztottam a tápról amit tudtam, de semmi lényeges változás nem történt.
A 2SC4119A helyett is kipróbáltam egy BU 508AF-et- Ilyenem volt, gondoltam lesz ami lesz- de semmi változás, ezzel is ugyanaz a jelenség!(
Elko cserékkel is próbálkoztam: semmi. A 120 V sehogy sem akar 90 V-nál fentebb menni.
Talán még annyit, hogy a bekapcsoláskor csak kicsit van "visszagyűrődve" a kép teteje, s ahogy melegszik -néhány másodperc - egyre jobban.
A potméterekkel beállítható jel nélkül a kép geometriája, da ez sem megoldás, mert ahogy írtam: fehérebb képnél ilyenkor le is áll.
(Még szerencse hogy nem ebből élek!)
"FONTOS! Olyan fórum téma nevet válassz, ami beszédes, minél pontosabban illeszkedik arra, amivel kapcsolatban írsz. Egy lehetséges jó elnevezés
pl: ORION LCD PT26S chassis 17MB12-2, a tápja nem indul
Az nem elég, hogy pl: "LG LCD-TV" vagy "HP laptop" és hasonlóak. Illetve érdektelen, nem releváns információt se tartalmazzon a cím!
A helytelenül elnevezett topik felfüggesztésre, majd 48 óra után törlésre kerül! Felfüggesztett állapotban nem tudnak mások addig hozzászólni, amíg ki nem javítod a címet.
A hibás cím utólagos javítása (48 órán belül) a "Szerkesztés" fülre kattintva végezhető el."
Köszön!
Nyugatrol hozott Led tv hotel modban van.Valaki tudna-e, hogy hogy lehet bemeni a szerviz menube, en mar amit a neten volt mind megprobaltam.
Elköszön!
"FONTOS! Olyan fórum téma nevet válassz, ami beszédes, minél pontosabban illeszkedik arra, amivel kapcsolatban írsz. Egy lehetséges jó elnevezés
pl: ORION LCD PT26S chassis 17MB12-2, a tápja nem indul
Az nem elég, hogy pl: "LG LCD-TV" vagy "HP laptop" és hasonlóak. Illetve érdektelen, nem releváns információt se tartalmazzon a cím!
A helytelenül elnevezett topik felfüggesztésre, majd 48 óra után törlésre kerül! Felfüggesztett állapotban nem tudnak mások addig hozzászólni, amíg ki nem javítod a címet.
A hibás cím utólagos javítása (48 órán belül) a "Szerkesztés" fülre kattintva végezhető el."
Sziasztok!
Pár hete rendbe raktam ennek a tévének a háttér világítását. Most "nincs kép" jelenséggel került vissza. Szétbontás és méricskélést követően meglett a gyanúsított. M106-11 auo IC forr. Igazából a kérdésem arra vonatkozna, hogy cserélt már valaki ilyet? Beszerzem/cserélem, de nem tudom mennyire jellemző ez a hiba és mitől mehetett tönkre.
Köszönettel: Kiss z.
