Sziasztok! Ismét segítségetekre lenne szükségem. Elektroncsővel szeretnék építeni egy áramkört, viszont csővel még nem dolgoztam. Nem tudom konkrétan milyen paramétereit kell nézni a csőnek, ha hangtechnikai céllal szeretném használni (gitárhoz lenne, torzító pedálba) A cső amit a rajz szerzője ajánl: 12AX7 Találtam elektroncso.hu-n, de nincs nekik épp, mert ár nincs mellette. Az lenne a fő kérdésem, hogy mi alapján kereshetek hozzá helyettesítő csövet? Mit figyeljek az adatlapon? "FONTOS! Olyan fórum téma nevet válassz, ami beszédes, minél pontosabban illeszkedik arra, amivel kapcsolatban írsz. Egy lehetséges jó elnevezés pl: ORION LCD PT26S chassis 17MB12-2, a tápja nem indul Az nem elég, hogy pl: "LG LCD-TV" vagy "HP laptop" és hasonlóak. Illetve érdektelen, nem releváns információt se tartalmazzon a cím! A helytelenül elnevezett topik felfüggesztésre, majd 48 óra után törlésre kerül! Felfüggesztett állapotban nem tudnak mások addig hozzászólni, amíg ki nem javítod a címet. A hibás cím utólagos javítása (48 órán belül) a "Szerkesztés" fülre kattintva végezhető el."

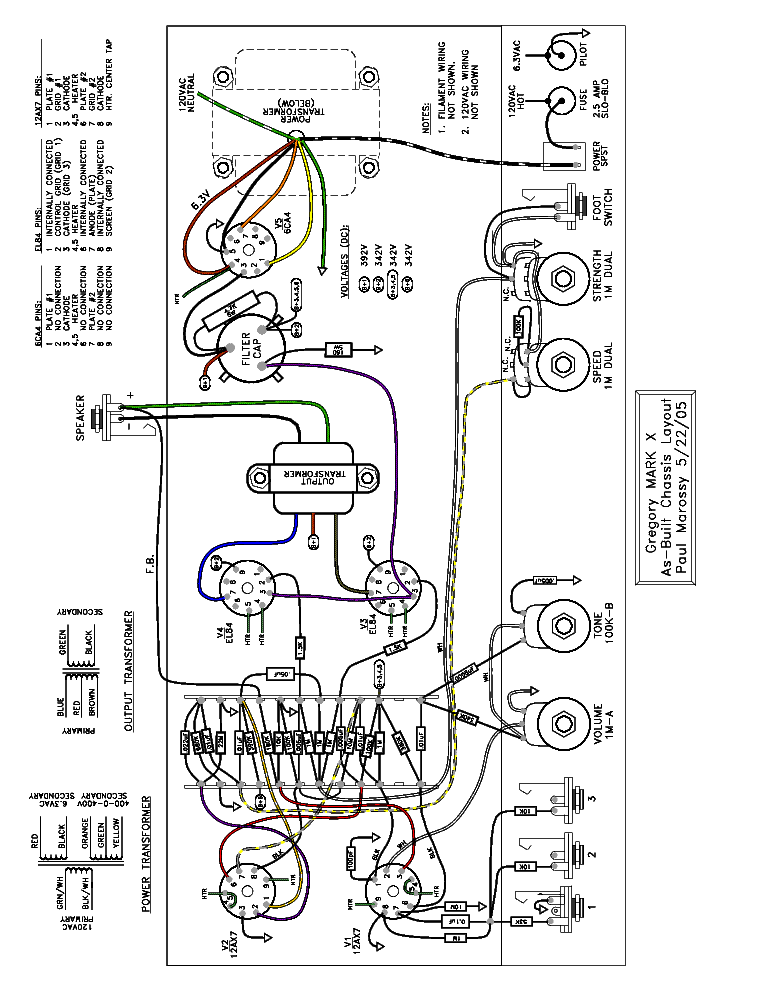

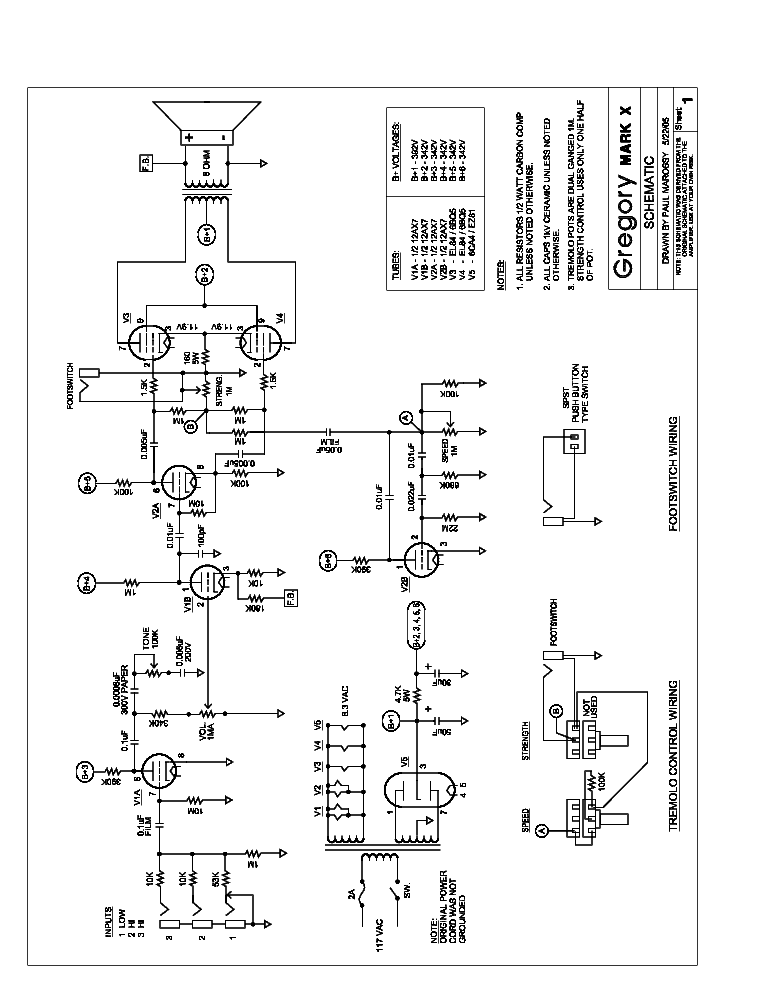

A fenti erősítő csoda rajzát keresem ha valakinek megvolna nagyon megköszönném. Az élet furcsasága, hogy egy hete az utódját sax710 javítottam. Itt kaptam tanácsot és teljes a siker. Köszönet a jó csapatnak !

Sziasztok,



A készülékben van tápegység, két végfok és egy előerősítő kártya. A hibajelenség : éppen hogy hallható pattogás a hangszóróból majd idővel (ahogy melegszik) kissé hangosabbá válik. Utóbbi relatív megfigyelés azaz én és egy kolléga is úgy halljuk minta melegedés után kicsit hangosabban pattogna... Az előerősítő kártya kivétele után megszűnik. Illetve nagyon halványan hallható csak nagyon közelről a hangszóróból hallgatva.

Sok dolgot kipróbáltam már de nem volt még közte a nyerő...

A tápfeszültséget vizsgálva a pufferen a következő jelalak figyelhető meg.

http://www.kepfeltoltes.eu/view.php?filename=484bugo.jpg

Látható hogy a felfutó él után egy meredek „tüske” van a búgófeszültségre szuperponálódva. A kimeneteken és a bemeneteken is jelen van egy (ez) a tüske persze kis amplitúdóval. Ami fázisban van a búgófeszültségen lévő zavarjellel. A pattogásokat biztosan a búgófeszültségre keveredett impulzus okozza. Mégpedig úgy hogy az előerősítő kártya egyszerűen „beleerősíti” a jelbe mivel annak a Zener diódával stabilizált +/- 15 V os tápfeszültségén is ott ez a zavarjel. Az előerősítő kártya kivételével megszűnik a pattogás.

A készülékben van egy relé ami a főkapcsoló lekapcsolása után leválasztja a hangszórókat az erősítőről kb. 2 másodperces késleltetéssel. Ezalatt az idő alatt hallatszik, hogy a transzformátor lekapcsolása után megszűnik a pattogás. A pufferekben még bírják utána is nem sülnek ki azonnal.

Mivel régi készülékről van szó amit 220 V os hálózatra méreteztek ezért kipróbáltam szabályozható toroiddal 220V ról megtáplálni hátha esetleg a trafót zavarja a magasabb hálózati feszültség de nem nyert. A trafó meg van benne gerjesztve tisztességesen az látszik a szekunder oldali feszültségből. De holnap megnézem még egyszer a biztonság kedvéért...

Azt szeretném kérdezni hogy találkozott-e már valaki hasonló problémával?



Köszönöm a válaszokat, tippeket.

Üdv

M



Sziasztok! Segítséget szeretnék kérni egy számomra furcsa jelenséghez és nem tudom, lehet emiatt megy ki mindig a bal oldal. A szervizkönyv az oldalon megtalálható. Azt tapasztaltam, hogy konnektorba bedugva, de kikapcsolt állapotban tudok mérni feszültséget egyes pontokon, pl.: Q701-702-703 közös lábán -3,5V, ahol egyébként bekapcsolva 0,6V van. A kondikba nincs áram. Ez miért lehetséges, ha a trafó előtt van a kapcsoló és a trafóból nem megy áram. A kimeneten (hangfal, fejhallgató) pedig halkan búg. A dugót megfordítva -0,1V. Sokáig állt ez is meg az egyik oldal ki volt ütve és már sokmindent kicseréltem. A tápegység diódáit meg a kis és nagy szűrőkondijait, a végfok megégett ellenállásait (R704, R721, R754, R803, R804), az összes elkót, a nagy tranyókat. Méréseket csináltam: +-50V helyett, csak +-40V van. Q706 és Q707 bázis lábainál +-1,2V helyett a bal oldalt +3,7V és -3,2V. Q701-702-703 közös lábán 2,7V-ot mértem a 0,6V helyett. Fejhallgatóról kipróbálva a bal oldal furán remegve halkabban szólt, a jobb jól. Kicseréltem a Q701-et és utána jók voltak a mérési eredmények. Kb. 2 percig jó volt, utána hol szólt, hol elhalkult, de akadozva. Aztán olvastam egy fórumon, hogy a Sony erősítőkbe érdemes kicserélni a VD-1221 nevű diódákat 2x1N4148-ra. Amikor így tettem fejhallgatóról tökéletesen szólt. Később kipróbáltam hangfallal. Több, mint fél óráig hallgattam negyed hangerőn, aztán tesztelni akartam hangosan, de a balodal elkezdett recsegni és halkra véve is úgy maradt. Kicseréltem megint a Q701-et. Most fejhallgatóról szól rendesen, de Q706-nál 13,6V, Q707-nél -0.1V körül ugrál a +-1,2V helyett. Így nem akarom hangfallal kipróbálni, amíg nem jók az értékek. Ennyi infóból lehet következtetni arra, hogy mi vágja ki a tranyót és mi okozza a nagy mérési eltéréseket? Ui.: Egyébként a Q702-703 is ki lett cserélve, most BC212B van berakva. Q701 helyén 2SA705 van, ami kijött Q702-703 helyéről és kiderült, hogy jók. (a lábakra figyeltem, el kellett forgatni) Üdv, Zso
