Tiszteletem!

Bárki hozzászólhat, csak azt kérem, ne ekézzen. Tisztában vagyok vele, hogy hiányos a tudásom, de szeretném megtanulni. Köszönöm!

Ez az erősítő egy templomban szolgálta a beszédhangosítást. Egy alkalommal teljesen eltűnt a bal oldal, illetve irdatlan recsegő/zúgó hang jött belőle, ha a csatlakozásokat felcserélgettük, hogy kiderüljön, a keverő-e a hibás, vagy az erősítő. A keverő és a kábel jó, mert egy másik erősítővel működik mindkét oldal. De ez most mellék zönge.

A próbálgatás során (még a helyén) kapcsolgatva/átmozgatva lett minden poti és kapcsoló, ami az erősítőn található. Sem a fejhallgató, sem a hangszóró kimenetre nem ment ki jel a bal oldalra. A VFD is csak az jobb oldalra jelzett ki.

Haza hoztam megjavítani. Első körben rámértem, van-e DC a kimeneten. Nem volt. Illetve a jobb oldalon 2mV körül, a balon pedig 10mV körül.

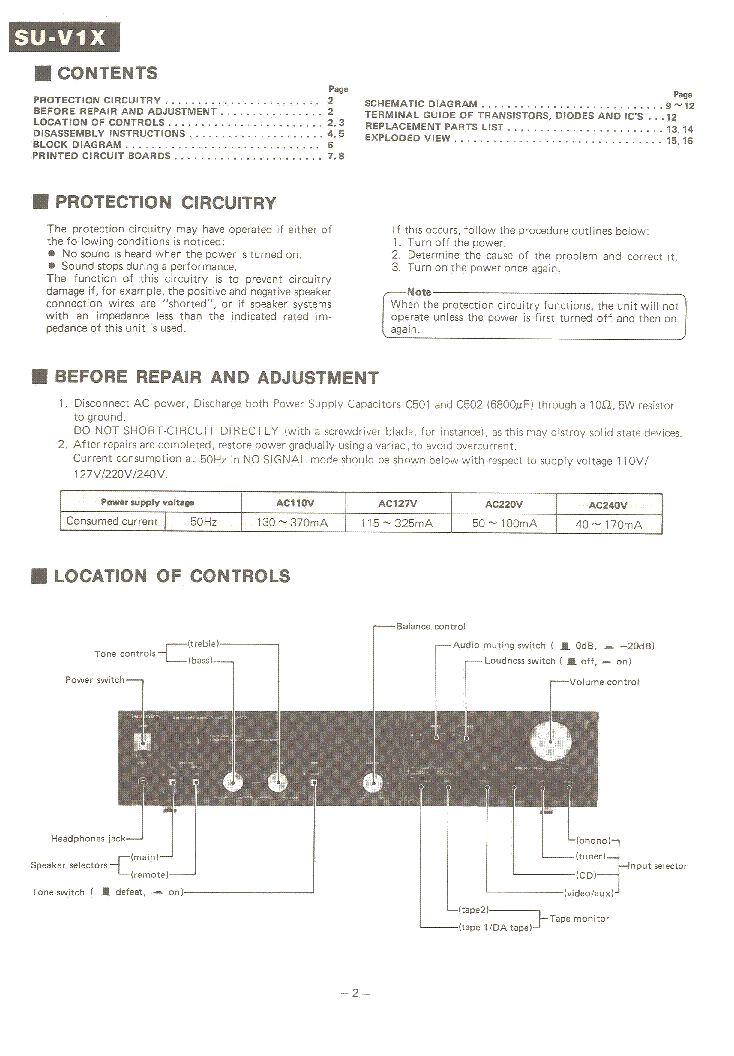

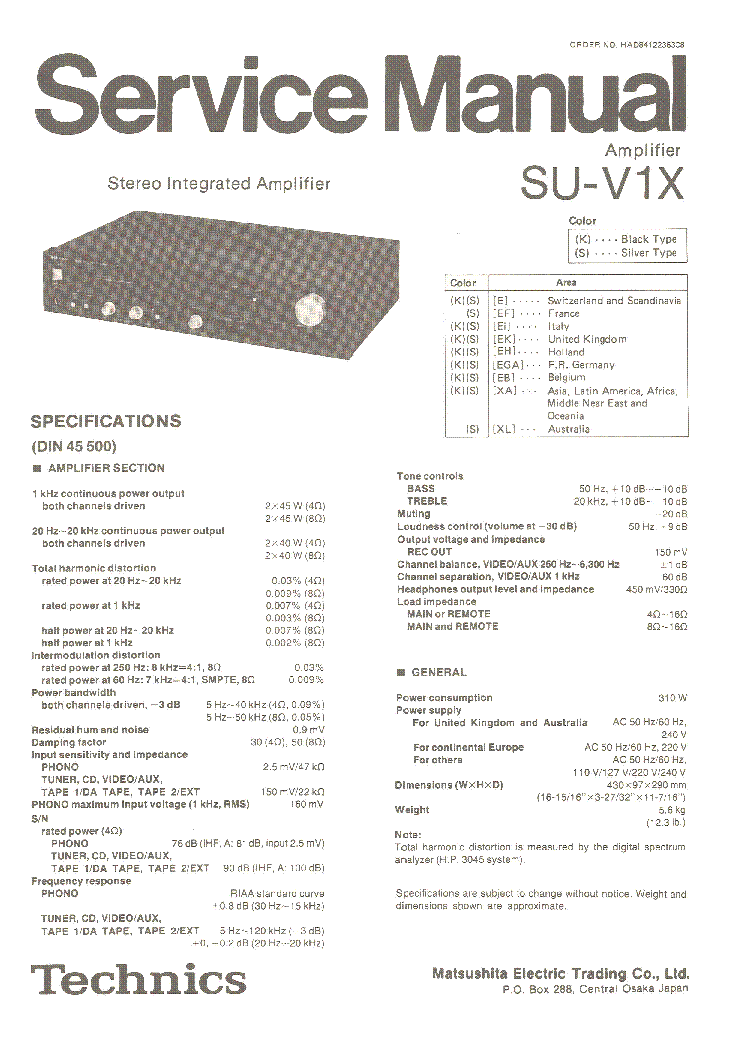

A szerviz manuál alapján elkezdtem mérni. a Z301-es pozíció számú 2x0,22ohm-os alkatrészen kell ellenőrizni a végfok nyugalmi áramát, ha jól értelmeztem. Kivártam a 10 perc bekapcsolást, és megnéztem. A jó (jobb) oldalon mindkettő mérési ponton ott volt a 20mV (az egyiken +, a másikon - előjellel).
A bal oldalon viszont a +23mV mellett a negatív táp oldali tesztponton + 2mV körüli érték van. Így a kimeneten nagyságrendileg +10-15mV mérhető.
Hangszórót még mindig nem kötöttem rá.
Megmértem a vég tranzisztorokat, a meghajtó tranzisztorokat, a környezetükben lévő passzív alkatrészeket, amiről azt gondoltam, hogy befolyással lehet erre az aszimmetriára a bal csatornánál.
Ezek után végig mértem a feszültség értékeket mindkét csatornánál a félvezetőkön a végfok körében, de minden érték tized pontosan kijön.
És akkor már rákötöttem fejhallgatót. Megdöbbenésemre mindkettő oldal egyformán szólt. Hangszórókkal szintén. Meghajtottam rendesen, de hiba nélkül szól, nem melegszik rendellenesen, rendben van.
Na most kissé értetlen vagyok...
Ez az aszimmetria okozhat-e elhallgatást, illetve a most jelen lévő állapot hibára utal-e vagy sem a végfok tekintetében?

Köszönöm!

Gábor

MEGOLDÁS:
Az elnémulást az alattomosan széthullott hangszóró kiválasztó kapcsoló okozta.
A nyugalmi áramot, rosszul értelmezett leírás miatt rosszul mértem. Jól mérve a nyugalmi áramok rendben vannak.

Üdv  ismét  mesterek. Még  sajnos nem jött meg kinábol az ESR - müszer, de gondoltam ha már elöbányásztam akkor belenézek.Hátha csak a biztositék ment ki annó. Közben olvastam a neten, hogy sokszor valami höbiztositék van a trafón,és az  szokott elszállni.Na most én megnéztem , kivettem megforditittam a trafót de semmi nincs a trafó lábain. Akkor ezek szerint nem mindegyiken van?
Azért a trafo szerintem a bünös mivel a csokin nem mértem semmi  voltot.
Remélem ezt már meg tudom javitani.
köszi elöre is a asegitséget.

Sziasztok! Az egyik haverom hozott egy Technics SU-610 típusú erősítőt, hogy nézzem meg. Mondta, hogy egyik pillanatról a másikra elment mindkét csatorna. Az erősítő lelke egy SVI3102B típusú IC. Rendeletem bele SVI3102D-t betettem, szól, de valami nem kóser. Ha nincsen semmi a bemeneten, akkor olyan, mintha 50Hzlenne halkan a háttérben. Ez még nem is zavar. Viszont ha teljesen lehalkítom, akkor is szól kb. 0.5-1W teljesítménnyel. A hangszín nem működik. Tuner bemenetre adott jelnél csak valami cincogás van halkan. Ha valakinek van ötlete, rajza, ne kíméljen. Nem gondolom, hogy a B helyett a D típus okozza.De akkor mi a gebasz? Az IC-ről nincsen adatlap sem. Legyen szíves valaki adjon ötletet! Köszönöm! Üdv Robi

A kimeneten elszált egy tranzisztor amit nem tudok beszerezni, a helyettesítőjét is csak nagyon nehézkesen. Ezért egy bontott panelt keresnék, amiből ki tudnám menteni! Előre is köszönöm. Elsősorban: SL-PG 290;390;490 lenne jó, de más is jó lehet. Amibe kell az egy 490-es.
