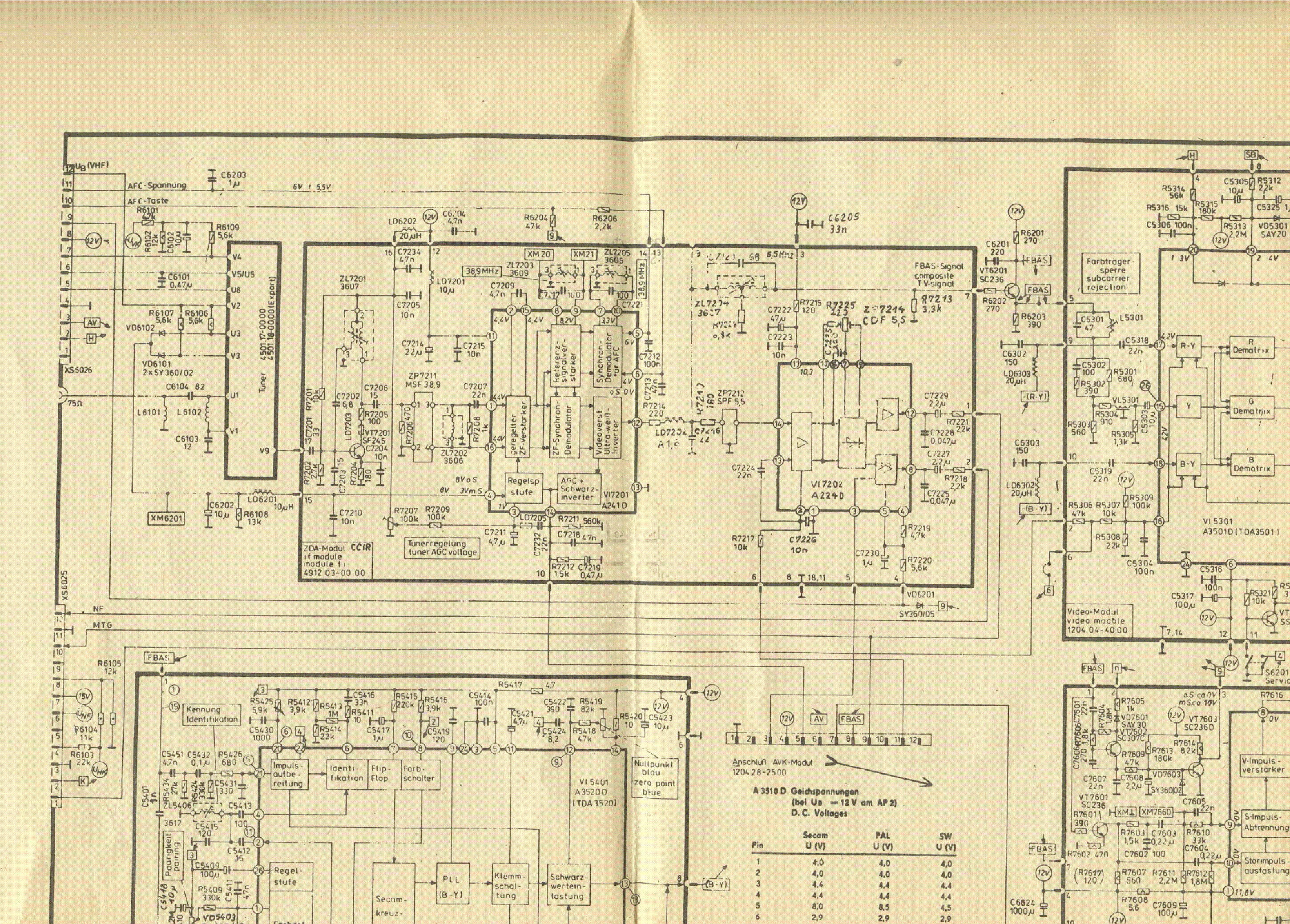

Sziasztok! A fent említett múzeális korú TV-vel eljutottam a képgeometria beállításáig. Azonban a sorméret növelésekor (valószínűleg a nagyfeszültség emelkedése hatására) a kép kivilágosodik és a fókusz elállítódik (a P111 potival nem is lehet korrigálni). Van ugyan egy elfogadható állapot, de ekkor a sorméret kicsi és nem tölti ki teljesen a képernyőt. A mellékelt képen (sorveg.jpg) látható, hogy az R155-ről egy kék vezeték van bekötve a PC92 cső anódjára (sortrafótól jobbra), illetve R147, R148, R144, C139 alkatrészekre. A rajz szerint viszont a PC92 rácsára, R154, C140, illetve P110 alkatrészekhez kellene csatlakoznia. A forrasztási hely ki is van alakítva a panelen, de a vezeték valamiért nem oda lett beforrasztva... (A kapcsirajz.jpg-ben a V106 cső rácsánál berajzoltam a vélhető elkötést. A feljegyzett feszültségek még egy másik hiba miatti állapotot tükröznek.) A kérdésim: - Lehet, hogy ez az elkötés okozza a hibát? Ugyanis így a PC92 nem kap információt a booster-feszültség változásairól. - Ha valakinek esetleg lenne még ilyen TV-je, lefényképezné nekem, hogy az Ő készülékén ez a vezeték hová van kötve? Köszönettel: Gyula

:help: :help: :help:

UPDATE: Note: This Model and CUC220, CUC720 almost identical My family b. this TV in 80' And worked ~15 years In 90' Black screen ... with Pot. in 100% Brightness, Contrast. In the end 90' puff doesn't work at all. Someone try repair but ... the same black screen. They reported ... try fix and get > Brightness In past 6 months, I repaired and new life come from the set, but now we get too much Brightness In your opinion ... the person try Adjust ... fix what? ABL - Automatic Brightness Limiter setup, regul.? R2533 R2538? Thank you for your comments, info. Ruy Please your comments: Brightness and Colour Pot. -> OK But Contrast Pot.: I can' rise ... NO FOCUS and washed out -> I only see a Blank RASTER. Best Regards, Ruy





__________________________________________________________________________________ ORIGINAL / PAST MSG Hi,
Super Color A 7100
The other sub-models in pag.1 - pdf
right bottom
elektrotanya.com/grundig_cuc120.pdf/download.html

The screen is black ... and we notice from time to time (when the image is very brig.) some small part of image.
Very few dots.

I tested the G1 2X V, G2 5XX V, Heather - G and J Volts in the neck of Cinesc.

Power Supply I tested +A 115 V, +C 200 V , +B 12V, +M 19V

In Pag. 6 - SSB and SB?         T2533

Thank you,
Ruy __________________________________________________________________________ Work with servers - OpenBSD, NetBSD, FreeBSD, Linux. Love Oscilloscope :-) , Repair, Satellite Dish, Multimeters. Have a Big Satellite Dish farm.

Sziasztok ! A fent nevezett TV az saját készülékem, az utobbi időben a kikapcsolás után 3-4 órával a hangszóróból búgó hangot ad. Ez föleg éjjel zavaró mert mindig felébresz 2-3 óra körül. Bekapcsolt állapotban egyébként semmi rendelleneséget nem tapasztalok. Csatolok egy képet a sassziról,a száma NO 5861 7819 a készülék elején a HOTEL TV felirat található. Ha tudnátok egy rajzot, vagy javítási ötletet adni azt külön köszönöm! Udv: Józsi
