Szevasztok! Keresném a fenti rádió hátlapi csatlakozó kiosztását (vagy kapcsolási rajzát). Így néz ki. ( [LINK]) A szokásos (Grundig) helyen táplálva nem jelenik meg semmi a kijelzőn. A másik kérdésem az pedig, egyáltalán ez asztalon elindítható-e (nem e CAN buszos)? Előre is köszönöm a segítséget. Üdv. M. |
2022, November 28 - 10:28
#1

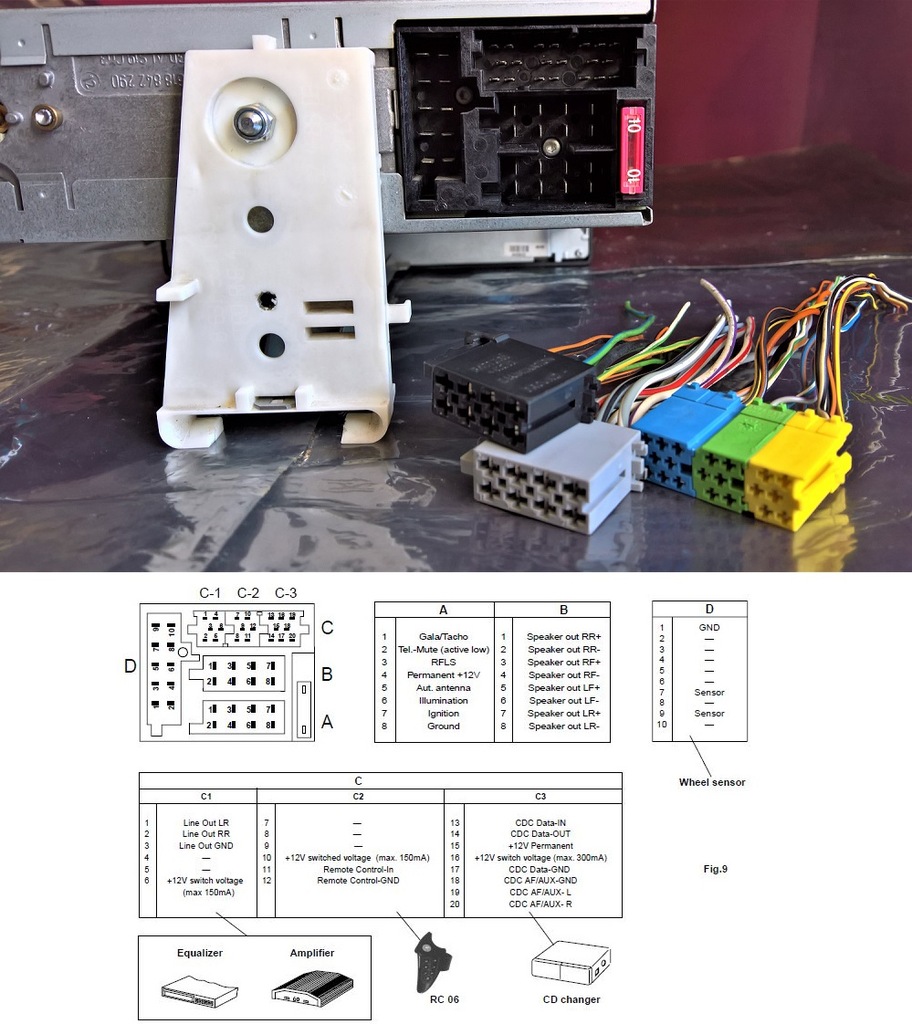

https://a.allegroimg.com/s1024/0c2bb2/d3dd06934a0181f37ce15db63abb
0
Szia. Csinálj egy képet a rádió hátuljáról. A linked egy google keresésre mutat.
0
Szevasz!
A google keresés a jobboldali részen kinagyitva mutatja pontosan a rádió hátlapi csatlakozóját.
A másik linken még nem elleőriztem.
Előre is köszi a segítséget.
0
Szia!
Itt nézted már?
https://elektrotanya.com/showcarradiopinout?brand=ford
0
Szevasz!
Köszi a segítséget.
Itt nem néztem, de itt nincs az általam linkelt kisképen (joboldali kiemelt) lévő csatlakozó kiosztással rendelkező pin kiosztás.
Azért várom hátha tud valaki még kevéske információval szolgálni.
Előre is köszi.
Üdv. M.
0
Szervusz:
https://elektrotanya.com/Elektro/autohifi/bekotesek_full/ford/ford_rns.jpg
Pedig itt van!
0
Szevasz!
![Alfa Romeo Car Radio Stereo Audio Wiring Diagram Autoradio ...](https://www.tehnomagazin.com/images/Alfa%20Romeo%20159%20Blaupunkt%20Alfa%20937%20mid%20CR%20Alfa%20937%20GTA%20CD%20%20Alfa%20937%20High%20CD.jpg)
Szerintem a linken lévő nem egyezik meg ezzel.
A csatlakozó így néz ki. Az egyes pineknek a funkcióját keresném (táblázat).
Üdv. M.
0
Szevasztok!
Nos, szétszedve a CD rész leemelve 6 mA a felvett áram. A CD visszatéve 60 mA. Az LTC1438G 28 lábú IC előállítja az 5, és a 8 V feszültséget. Háttérvilágítás nincs, és nem kapcsol be továbbra sem.
Ha valaki esetleg tud valahol rajzot eme készülékhez, azt megköszönném.
Mindenkinek kellemes ünnepeket.
Üdv. M.
