You are here

BGA forrasztóállomás építés

8 posts / 0 new
Last post
Collider
Collider's picture

Sziasztok!

A legolcsóbb, fapad tudású BGA rework station árát látva úgy döntöttem, építek sajátot. Laptop javításhoz kell. Leszámítva az Arduinot és a meleglevegős állomást, összesen kb. 10.000 Ft-ból valósul meg.
Kerámia lesz alul a fűtés, amit egy SSR-rel tervezek PWM szabályzással kapcsolgatni. Az Arduinon egy általános fűtés/hűtés görbét valósítok meg, ami az SSR-t vezérli. Nem lesz tökéletes, de nagyon rossz se. A visszacsatolást szemmel fogom végezni, egy multiméteren fogom figyelni a hőmérsékletet. :)

Véleményetek szerint milyen frekvenciája legyen a PWM-nek, ami jó a kerámiának is és az SSR-nek is? Azt gondolom, hogy túl magassal túllövök a kerámia reagálóképességén, túl alacsonnyal túlfűthetem az alaplapot. Én 50Hz-re gondoltam, de csak tipp.

Comments
agressiv
agressiv's picture

Véleményem szerint a leírtak alapján inkább ne akarj laptopot javítani ilyesmivel, így is elég rossz a híre ennek a szakmának.

0

Vote up!

You voted ‘up’

varizs

Szervusztok!
Én alsó fűtést ezekből építettem:https://www.ebay.com/itm/450W-Infrared-Ceramic-Heating-Hot-Plate-for-BGA-Work-220-230V-450W-80x80mm/232877105222?epid=25020830474&hash=item36388ea046:g:hUQAAOSwqj5baI07
https://www.ebay.com/itm/Digital-220V-PID-REX-C100-REGulateur-De-TempERature-Max-40A-SSR-K-Thermocou-OJ/113809988734?hash=item1a7f9a9c7e:g:Uc4AAOSwEwFdIeV4
A doboz keretét gipszkarton sínből állítottam össze,az oldalak pedig 4mm-s bakelitből készültek.
Felső fűtésre ilyet használok, egy kicsit átalakítva https://www.ebay.com/itm/Durable-450W-220V-LCD-Display-Easy-Hot-Air-Heat-Gun-Soldering-Station-9XNozzle/312488014457?_trkparms=ispr%3D1&hash=item48c1bcb279:m:mDLD1TMAqRdDBGiXsRxdU7A&enc=AQAEAAACQBPxNw%2BVj6nta7CKEs3N0qWi8e9rfQ%2BHs5aLoTNMGJ9fA4onOEzvWqJM%2Bpt6Tbe3kmAAUnGVYwa0PPkVmg6CFeAgMKsDpODkeFHrvP0Jssl7lpjlmi%2Bs3%2FATxL84IQCE%2Fae8U2d1xbwtYThtw6Yo7cetlGPIm2T8qItJ3NSthia0uwzyhsBjq8qL%2FA13X32jzTa3GPyJIxlHJcH2U1f4SRqL1hWWF7a%2BXIrxkQym0hrWRkxcbQY4li70ObGrxG%2F3g5u677MAUraxvWvY5BcMRAD1v%2FBwmM9HpD3KmFgHwPHiYG55uAVPTtZln%2BZ4RA5y110QJv7o9hb%2Fiq%2FVdPq0kZyCr9A%2Fzl6KgW0FlmsqH2wrgrDZgMipRYhfQkPNpFfwIZ8NY2a%2F%2BjS1o%2BQpL8mPeVJvPx8iIngKe3uEuOG5gSuKD9WaZEhKGBYj3b3mTgF7ulWJH7Mqp83zNzweLL9hVfzPzoVqmWOIsmSF2OEFalFN3DAufqiGmJ5G9AAU%2BysZofTEnB3a0cyQqD1H7B2osyPzDIvvDtsqjRMkSAkbHiYshbQJqXdMGDoO7e3gd%2BIgLlkOyUDr6eeO4xBFbBC8orvUmFZMjymUmyPgaVh%2FLaXksStl9K1B8HUS0YO2qVRQdMaTBiqzWtb%2Fg%2BC6mzymzpSbRm4uQ%2BBXdNrTzKmxB5RtCYcuBuqHPTNeaiFtuBBCKqxcSit3FANK3lxvbDEnRWDoWMGFWhBAX0z8WtMCGFkbA4LtSagKg8AJHvNCTdpvhQ%3D%3D&checksum=3124880144577d5f1fadfe65423d8bedd472576c23e6&enc=AQAEAAACQBPxNw%2BVj6nta7CKEs3N0qWi8e9rfQ%2BHs5aLoTNMGJ9fA4onOEzvWqJM%2Bpt6Tbe3kmAAUnGVYwa0PPkVmg6CFeAgMKsDpODkeFHrvP0Jssl7lpjlmi%2Bs3%2FATxL84IQCE%2Fae8U2d1xbwtYThtw6Yo7cetlGPIm2T8qItJ3NSthia0uwzyhsBjq8qL%2FA13X32jzTa3GPyJIxlHJcH2U1f4SRqL1hWWF7a%2BXIrxkQym0hrWRkxcbQY4li70ObGrxG%2F3g5u677MAUraxvWvY5BcMRAD1v%2FBwmM9HpD3KmFgHwPHiYG55uAVPTtZln%2BZ4RA5y110QJv7o9hb%2Fiq%2FVdPq0kZyCr9A%2Fzl6KgW0FlmsqH2wrgrDZgMipRYhfQkPNpFfwIZ8NY2a%2F%2BjS1o%2BQpL8mPeVJvPx8iIngKe3uEuOG5gSuKD9WaZEhKGBYj3b3mTgF7ulWJH7Mqp83zNzweLL9hVfzPzoVqmWOIsmSF2OEFalFN3DAufqiGmJ5G9AAU%2BysZofTEnB3a0cyQqD1H7B2osyPzDIvvDtsqjRMkSAkbHiYshbQJqXdMGDoO7e3gd%2BIgLlkOyUDr6eeO4xBFbBC8orvUmFZMjymUmyPgaVh%2FLaXksStl9K1B8HUS0YO2qVRQdMaTBiqzWtb%2Fg%2BC6mzymzpSbRm4uQ%2BBXdNrTzKmxB5RtCYcuBuqHPTNeaiFtuBBCKqxcSit3FANK3lxvbDEnRWDoWMGFWhBAX0z8WtMCGFkbA4LtSagKg8AJHvNCTdpvhQ%3D%3D&checksum=3124880144577d5f1fadfe65423d8bedd472576c23e6
.Kkívülre kapott egy E5CN szabályzót PT100 al és egy SSR-t.
https://www.limasoft.cz/omron/pdf/e5cn.pdf

Üdv: Zsolt

1

Vote up!

You voted ‘up’

Jaca
Jaca's picture

Szia!

Annak a kerámiának nem kell PWM. Elég lusta, így akár a másodpercenkénti ki-be kapcsolgatással is lehet szépen fűteni. Sőt, jó sokat kell majd méricskélned. Ha elkezded a fűtést, 1 fok változáshoz kell majd 10-20 másodperc. Aztán ha lekacsolod is (0% PWM), akkor is tovább fog emelkedni még egy fokot.
Én a cégnél összeütöttem egyet, 4 db 24V-os fűtőbetét párhuzamosan egymás mellett, meg egy szünetmentes táp trafója ami meghajtja mindenféle vezérlés nélkül. Ezzel egy 8X8cm-es területet melegít közvetlenül, 3-4 centis BGA-kat cserélgetek vele. Meg persze egy meleglevegőssel.
A nagyobb fűtőpanel azért jobb, mert egyenletesen melegszik az egész panel, és nem deformálódik. Az alsó fűtés átmelegíti annyira a panelt, hogy a BGA-n még nem olvad meg az ón, kb 20-30 fok hiányzik hozzá. Ezt pótolja a meleglevegős.

Viisszatérve a vezérléshez, valamiféle PID szabályzás kell. Másodpercenként bőven elég ki-be kapcsolgatni a lapot, és a bekapcsolási időről aszerint dönteni, hogy kikapcsolás után mennyit és merre változik a hőmérséklet.

1

Vote up!

You voted ‘up’

Collider
Collider's picture

Szia!
Nagyon hasznos a válaszod. A PID-del nem akarok most foglalkozni, maszek és gyerek mellett egyszerűen nincs már hozzá kedvem, inkább empirikus lesz a kalibrálás. 2 laptop lesz az áldozat, de később automatizálom, ha úgy hozza a szükség vagy a kedvem, amelyik előbb jön.
A fűtőfelület lehet, hogy gond, egy 10x10 centis kerámiát rendeltem, gondoltam ez 4x nagyobb, mint a fűtendő felület, bőven elég lesz. A deformációra nem gondoltam. (A hőlengéssel viszont tisztában vagyok.) Maguk a laptop alaplapok se nagyok, több, mint a fele kap a melegből, de érdemes lenne szerinted aláfűteni mégis az egésznek?
Hány fok a megfelelő aláfűtésnek? 250-es csúcsra emlékszek.

0

Vote up!

You voted ‘up’

Jaca
Jaca's picture

Szia!

Egy panel (valami kukázandó) aljára és tetejére kell ragasztani K tipusú szondát. Az alsó fűtésnek tapasztalataim szerint 200C fokig kell felmelegítenie a panelt. 220-nál már megolvad az ólommentes. A 200 fokot 2-3 perc alatt egyenletesen kell elérni.
Kb 1 perc alatt 150 fokra, és utána lassabban fűteni, kb másfél perc alatt elérni a 200 fokot, hogy a folyósítószer dolgozzon,
Én ezt úgy érem el, hogy bekapcsolom az alsó  fűtést, és csak egy perc után a meleglevegőst, de azt 8-10 centi magasságba, hogy minél jobban megterüljön a meleg levegő. A másfél perc után pedig elkezdem lejjebb engedni a meleglevegőst, míg meg nem olvad a BGA alatt is. Fontos az egyenletes melegítés, különben megbillenhet a BGA.
A maximum 240 fok,. A kihűlést sem szabad eröltetni.

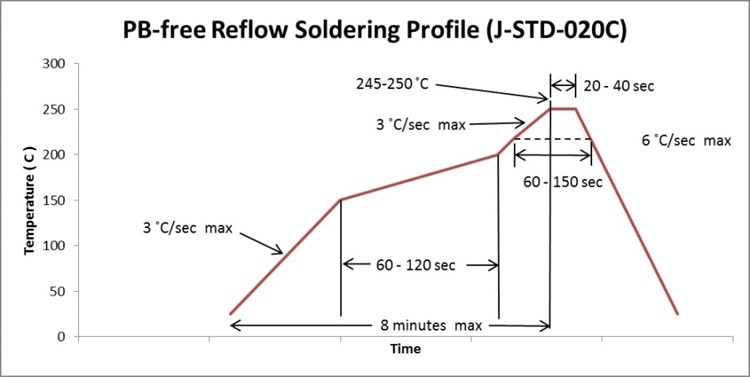

https://www.azosensors.com/image.axd?src=%2fimages%2fArticle_Images%2fImageForArticle_1043(2).jpg&ts=20180306060532&ri=750

0

Vote up!

You voted ‘up’

Collider
Collider's picture

Köszi!

0

Vote up!

You voted ‘up’

varga jano
varga jano's picture

1

Vote up!

You voted ‘up’

More similar content
