Megosztanám egy személyes tapasztalatomat Cof javítás ügyben.
Kocici kolléga segítségével saját készülékem volt a próba alanya mivel csíkos képet produkált.leírását átolvasva többször is,kicsit elbátortalanodtam,de végül rá szántam magam.Mondván egyszer mindent el kell kezdeni.
Az LCD lap kihámozása után,Következett a cof leválasztása a panel oldalon mivel a hiba ott volt található.
Némi előmelegítés hatására 80C° utána 140C°os hőlégpákával egy csipesz segítségével óvatosan az egyik szélétől húzva felfelé szépen le is jött,sajna gyári ragasztása eléggé elgyengült.Ezután következett a ragasztó maradványok eltávolítása mindkét oldalról, üvegszálas ecsettel szépen le lehetett tisztítani. A biztonság kedvéért mindkét oldalt nagyon óvatosan 1200 polírpapírral néhányszor végighúztam az érintkező felületeken, "panelen és cof-on egyaránt.
Szép tiszta fényes felületet kapva.Ezután alkoholos mosás következett,végül szárítás. Aztán jött a ragasztó felvitele a panelra,ami elég könnyen ment Saját takaró rétegével és egy görgő segítségével rásimítottam a panelra. A ragasztó másik oldalának eltávolítása után,következett a cof visszahelyezése,amit nagyítós lámpámra applikált kamera alatt követtem el,ügyelve a helyes pozícióra amiben két pont a cof két szélén és a panelen is segítségemre volt.
Ezután rásimítottam a cof-ot, szintén görgő segítségével,majd ellenőrizve hogy nem e mozdult el. Egy alu négyszög profil segítségével leszorítottam,ezután következett a "rávasalás,melyet 150 fokon a leírás alapján műveltem folyamatos leszorítás mellett 2 percig.Ezután a leszorítás megtartásával egyszerűen hagytam kihülni .
Következett a leszorítás eltávolítása.
S jött a főpróba :) Sehol egy csík.
Nagyon megörültem sikeremnek. De azért nem bízom el magam hiszen ez csak az első ilyen esetem volt,ráadásul saját készülék tehát csak magamat okolhattam volna bármilyen kimenetelű is lett volna az akció.
Remélem hogy a jövőben,is hasonlóan sikerül majd,de azért csak óvatosan ,de érdemes ezzel a dologgal foglalkozni nem kell róla azonnal lemondani,erről megbizonyosodtam.
Végezetül még egyszer külön köszönet Kocici kollégának hiszen ez az egész nem jött volna létre ha nem bátorít és segít.
Sok sikert kívánok minden kedves kollégának aki rászánja magát.Hiszen a mi szakmánkban folyamatosan tanulunk.
Üdv.Jenő.
2014, February 2 - 10:31
#1
Jenci
Sziasztok,
Bár elég régi a thread, én most futottam bele hasonló problémába. Elém került egy hibás monitor, aminek az egyik szalagkábele, egész konkrétan az oldalán a COF egyetlen chippel a kezemben maradt (béna voltam... :S ). Sokat keresgéltem a neten, hogy mit lehet ezzel kezdeni, de úgy fest, hazánkban a mai napig nem nagyon van erre orvosság, noha a technológia és a módszer már bejáratott. S végülis így találtam erre az oldalra és Rátok.
Addig nem szívesen ölnék feleslegesen energiát a monitor elektronikájának javításába, míg a felx kábelt nem tudom helyre tenni/tetetni. Amennyire én látom, a szükséges eszközök házilag is megoldhatóak, de a miniatűr méretek miatt igen nagy precizitást igényelnek. Épp ezért nálam profibbra bíznám szívem szerint.
Érdeklődnék, hogy akinek ez már sikerült, vállal e ilyen jellegű munkát (preferáltan Bp. és környékén)? Ha igen, szeretném felvenni vele a kapcsolatot, és megbeszélni a részleteket, díjazást. Amennyiben nem, úgy esetleg további részleteket, tapasztalatokat is szívesen fogadnék, hogy hogyan érdemes neki fogni, illetve a kezdő bejegyzésben említett "rávasalás,melyet 150 fokon a leírás alapján műveltem" részletből érdeklődnék a leírás iránt.
Előre is köszi, és mielőtt elfelejtem, grat Jencinek! Szép munka!
Üdv,
Gábor
0
You voted ‘up’
Szervusz Gábor!
Vedd fel a kapcsolatot Kocici kollegával, a Tanya üzenőfelületén.
Üdv:
exGelkás
0
You voted ‘up’
Szia,
Rendben, köszi a gyors választ!
Üdv,
Gábor
0
You voted ‘up’
Vagy esetleg ez segithet
https://www.aliexpress.com/item/Original-ACF-AC-7106U-25-1-0MM-50M-TAPE/...
0
You voted ‘up’
https://www.ebay.com/itm/3M-9703-Electrically-Conductive-Adhesive-Transf...
0
You voted ‘up’
Igen, én is néztem a módszert és a kellékeket is, nem lehetetlen. De nem érzem magam elég ügyesnek ehhez, ezért megtartom egyelőre B tervnek.
Köszi a linket és a gyors választ, meglátjuk mire jutok!
0
You voted ‘up’
Hello TestAck ! Az "A" terv sem lesz egyszerű... https://elektrotanya.com/content/lcd-plazma-mikor-javithato-egy-cof
De kíváncsi lennék a hibás monitor és annak LCD paneljának pontos típusára...ugyanis előfordulhat, hogy annak pótlása egy másik példánnyal olcsóbb, mint ennek a megjavítása.
0
You voted ‘up’
Helló,
Igen, láttam azt a témát is, de amennyire meg tudom állapítani, a dolog bíztató. A chip látszólag nem sérült, a flex kábelt a ragasztásnál engedte el a panel magától. Mikroszkóp alatt sérülést nem láttam. Persze ez még mindig nem garancia a sikerre, de kezdetnek bíztató jel.
A monitor egy Samsung Syncmaster 305T, LCD panel típust nem tudok mondani. Régi darab, nem mai csirke. Nem nagyon van utánpótlás a piacon.
0
You voted ‘up’
Szép...és jó nagy felbontással bír.
0
You voted ‘up’
Hello.
Témába illő videoanyagok:
Ez még csak menne: https://www.youtube.com/watch?v=t36YT7-5GTY
De ez....?: https://www.youtube.com/watch?v=faHnLqrlL3o
Üdv.: Uniman
0
You voted ‘up’
Szia!
Akkor inkább ez, nem? :)
LED TV repair machine
Itt az operatőr is nyugodtabb és minden adalékanyag is látszik.
0
You voted ‘up’
Szia.
Nos, igen. Már mindent tudunk mi kell hozzá, csak egy ilyen masinát kell szerezni.
Itt már beszélhetünk szakszerű javításról. Lehet megérné az egyszeri beruházást kishazánkban is.
0
You voted ‘up’
Sziasztok! Hol lehet ilyen ragasztót beszerezni? Van nálam vagy 5db tv, aminek ilyen problémája van. Az átkötözgetés nekem nem jön be./Béna vagyok hozzá/.Szóval cof fólia leválását szeretném megoldani. Volt ami melegítésre visszaragadt, de inkább leválik. Köszönöm a segítségeteket.
0
You voted ‘up’
Hello.
"Elhangzott", hogy nem olcsó, de van...
Üdv.: Uniman
0
You voted ‘up’
Köszi! Ennél olcsóbb megoldás azóta sem született? abban bízok, hátha valaki ráakadt azóta...
0
You voted ‘up’
A YouTube -on láttam egy egyszerűnek tűnő galvanikus megoldást !
Lepucolta, flux, előónozta, pozicionálta és össze forrasztotta .
A panel és a fólia között működött . Ha megtalálom a linkjét felteszem !
0
You voted ‘up’
Szia!
Már párszor felraktuk ide az oldalra is, sőt alkalmazzuk is a megoldást. (javítási tippek közt is megtalálható)
Üdv,Z.
0
You voted ‘up’
Sziasztok!
Ez már nem beszerezhető.
3M 5303R 25UM 3MM X 50M "Z"irányú elektromos ragasztó
A keresett termék nem rendelhető már.
3M Magyarországi termékforgalmazó.
Privátban ha valaki elküldené,hogy mi jó helyette,vagy hol beszerezhető.
Köszönet érte.Üdv.janos10
0
You voted ‘up’
Szia!
Esetleg nézz utána az 5353-nak is - ez úgy nézem, kicsit rosszabb paraméterekkel rendelkezik az 5303-nál, de még jó lehet.
Ellenben a 7379 jobb szerintem, és talán még árulják is.
Nyugodtan javítsatok ki - nem végeztem mélyreható összehasonlítást, leginkább csak a vezetők minimális távolsága érdekelt. Ez az utóbbi esetén 50 mikron (ellenben az 5303 70 mikronjával), tehát bőven jónak tűnk.
Ezt pl. a Mouser is árulja, bár árat nem ír - teljes tekercs ezekből iszonyatosan drága szokott lenni.
Bár pl. az itt feltüntetett árak szerint 2.5mm*10m * 5db mennyiséget 195.85 dollárért, tehát ~45 ezer forintért árulnak - nyilván szállítás, VÁM/ÁFA és egyebek nélkül.
Kérlek, ha találsz valami érdekeset - esetleg vásárolsz ilyesmi szalagot, keress meg!
0
You voted ‘up’
Szevasz.(tok)
Létezik egyébként, és beszerezhető , én Ausztrián keresztül hozatom, .....ja és persze azt senki sem mondta, hogy olcsó.
Üdv:kocici
0
You voted ‘up’
Szia!
ÜGYES! Gratulálok! :super:
Üdv:
Fülesmester
0
You voted ‘up’
Szia!
Köszönöm,remélem lesz lehetőségem a következőt kicsit belemenőbben dokumentálni.
Üdv.Jenő.
0
You voted ‘up’
Sziasztok!
Ledesítettem egy monitort ami sikerült is , csak szerelés közben kibillent a kezemből, a kijelzőlap (M170EG01)és levált két szakasz a cofból.Nem akarom kidobni, még, jó le lenne megjavítani. Foglalkozik e itt a tanyán valaki ezzel,?Vagy ha nem akkor mennyibe kerül ez a ragasztó, és hol lehet kapni?
Üdv Belfi!
0
You voted ‘up’
Szervusz belfi!
"Végezetül még egyszer külön köszönet Kocici kollégának hiszen ez az egész nem jött volna létre ha nem bátorít és segít."
Tehát van aki ért hozzá, keresd meg!
Üdv:
exGelkás
0
You voted ‘up’
Szia!
Kocici.
Óh, de szép! Jaj, de szép... Nézzük meg a belsejét! (Kun László)
0
You voted ‘up’
Hi! Itt a megoldás, én most ilyenre gyüjtök! :-)
http://www.bonding-equipment.com/fpd-repair-equipment/27-fpd-repair-equi...
Csinti
0
You voted ‘up’
Szia!
Na ja :super: ÁRA = :jajj: Mire visszahozza "Unokáink is látni fogják" :villa:
De viccet félre téve valahol el kell kezdeni. Nem kizárólag ilyen ezközökkel lehet dolgozni. De azért elfogadnám.
Üdv.Jenő.
0
You voted ‘up’
Szevasz.(tok)
Én nekiláttam gyártani egyet, kissé át értelmezve, de tejesen jó lett. Az ellenőrzéshez ipari kamerát használok, így igen nagy nagyítás érhető el , mert a beillesztésnél nagyon kicsi a tűrés.
Ja és én is elfogadnám, de nekem már csak az ára kéne, mert eszközöm az van.
Üdv:kocici
0
You voted ‘up’
Szia!
Nem rossz kis szerkentyű! De nagyobb a körítése mint a bonyolultsága. Elvileg nem lenne túl bonyolult egyet összedobni..
Én inkább valami jobb webkamerát használnák, mert olcsóbb. A szalag kábel tartó asztalka pozíciózásához 3 db kissé furat mikrométert lehetne alkalmazni.
Óh, de szép! Jaj, de szép... Nézzük meg a belsejét! (Kun László)
0
You voted ‘up’
Szevasz.(tok)
Igen igazad van.. ami nagyon tetszik, hogy kényelmesen és biztonságosan lehet mozgatni a ménkü nagy kijelzőt az asztalon. és persze a beépített hőlégfuvo, meg a présnél ....nagyon jó a megoldás. Énnálam egy kicsi ipari kamera van egy régi "Praktika " fényképezőgép optikával házasítva, és egy monitoron látom, hogy mit csinálok, aminek alulról van a megvilágítása, és iszonyatos nagyítást és pontosságot lehetett vele elérni. Ezután már csak az előmelegítés és a "felsütés" van és kész is.
Üdv:kocici
0
You voted ‘up’
Szia!
Építési recept:

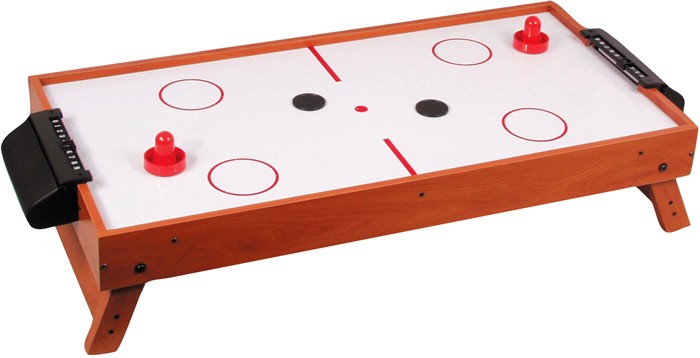

Szerzel egy légfoci asztalt. Azzal megoldod a vákum rögzítést.
A kábel tartó állvány pozicionálást a furatmikrométerekkel lehet megoldani.
A kamera, világítás, alá, fölé fűtést már megoldottad. A préselést szintén.
És már készen is van...
Óh, de szép! Jaj, de szép... Nézzük meg a belsejét! (Kun László)
0
You voted ‘up’
Szia (sztok)!
Igen ez nem kor függő ezt te is bebizonyítottad :yes: egy kis tanulás,kreativitás és abició.
A szakmánk pillérei :taps:
Mondjuk csak 40 vagyok de nem tudok nemet mondani arra ami érdekel. Hiszen ez is hivatás,csak a fogyi társadalom megnehezíti dolgunkat. Éppen ezért nem szabad feladni.
Üdv.Jenő.
0
You voted ‘up’
Szia.
Olvasgattam de már úgy látom kezd átfordulni a kocsmai hangulatba. Nálunk is van egy falu bikája akire mindenki felnéz. :)
Az elejét még értettem hogy sikerült, de hogy hogyan és hogy az miért hadititok azt nem.
A fogyi társadalomnak meg csak örülj mert lesz még pár sikerélményed amit kidobtak és csak le kell porolnod.
Üdv.
0
You voted ‘up’
Szevasz.(tok)
Igen erről van szó. Ha fiatalabb lennék akkor én is "nekiállnék gyűjteni rá", de nincs rá 60 évem.... :)
Üdv:kocici
0
You voted ‘up’
Szia!
Ezúton is még egyszer köszönöm,hogy segítettél.
Tisztelettel Jenő.
0
You voted ‘up’
Sziasztok!
Ügyes vagy és Gratula! :)
Kocici írását is szerettem volna el olvasni....
Lehetséges hogy lesz nekem is ilyenhez szerencsém.
Ha linkelnéd az írást meg köszönném! :)
Üdv Istvan78
0
You voted ‘up’
Szia!
Először is köszönöm. Másodsorban ezzel kapcsolatban őt kérd légyszíves,nekem nem áll módomban.
Üdv.Jenő.
0
You voted ‘up’
Szia!
Gondolom erről az írásról van szó:
http://elektrotanya.com/?q=hu/content/lcd-plazma-mikor-javithato-egy-cof
jani
0
You voted ‘up’
Szevasz.(tok)
Nem nem erről van szó.
Üdv:kocici
0
You voted ‘up’
Szia! Milyen fajta ragasztót használtál ?
0
You voted ‘up’
Szevasz.(tok)
3M "Z" ragasztó
Üdv:kocici
0
You voted ‘up’
Szia!
Ez engem is érdekelne.
0
You voted ‘up’
Szia/sztok!
Ha megnézitek a netet, rengeteg helyen árulják.. "Z"irányú elektromos ragasztó (pl: http://www.elektro-net.hu/cikk-archivum/2849-3m-vastagsag-iranyban-vezet...)
Én (ahogy régebben írtam) 3M gyártmányt használok, de ez nem a reklám helye.
Üdv, Z.
0
You voted ‘up’
Szia!
Köszönöm. Én 9703-mat vettem régebben egy darabot, szintén a 3M-től. Ez ugyanúgy Z-irányú ragasztóként volt hirdetve, de végül nem volt megfelelő arra a célra, amire használni szerettem volna (utólag néztem csak meg pontosan, ehhez már túl sűrűek voltak az érintkezők).
Ez az 5303R jobbnak tűnik (15 mil /0.381mm/ helyett 2.75 mil /0.06985mm/) a minimális távolság az érintkezők között.
Jó lenne ebből egy darab... van egy 21"-os monitorom, amin 3-4 cof le van szakadva... ahhoz vadászok már egy ideje ilyen ragasztót, de nem találtam - csak nagy mennyiségben.
A 9703 kivételével, de mint kiderült, az nem jó ide.
0
You voted ‘up’
Szia
Jó lett volna ha közben csinálsz egy videót.
0
You voted ‘up’
Szevasz.(tok)
Küldj egy e-mail címet az elérhetőségemre.
Üdv:kocici
0
You voted ‘up’
Szia!
Köszi. képeket szerettem volna csinálni de lentebb írtam az okát hogy miért hiúsult meg.De azért a saját kreativitás is sokat számít. A következőnél már képeket fogok készíteni. Üdv.Jenő.
0
You voted ‘up’
Szia Jenci!
Gratulálok!
Üdv: Jácint
0
You voted ‘up’
Szia!
Köszi neked is :)
0
You voted ‘up’
szia: ügyes.
Bálint
0
You voted ‘up’
Szia!
Köszönöm szépen :) Csak azt sajnálom hogy nem volt időm képeket csinálni mert Asszonypajtás nem hagyott rá időt,mivel egy ideje már nyűgös volt a masina.
Üdv.Jenő.
0
You voted ‘up’
