Kenyérsütőgép LCD újrafelhasználása? Selecline XBM1068 / AFK BM-2.1 / Domo B3900

20 posts / 0 new
Last post
ddanielhu
ddanielhu picture

Kedves Fórumtársak!

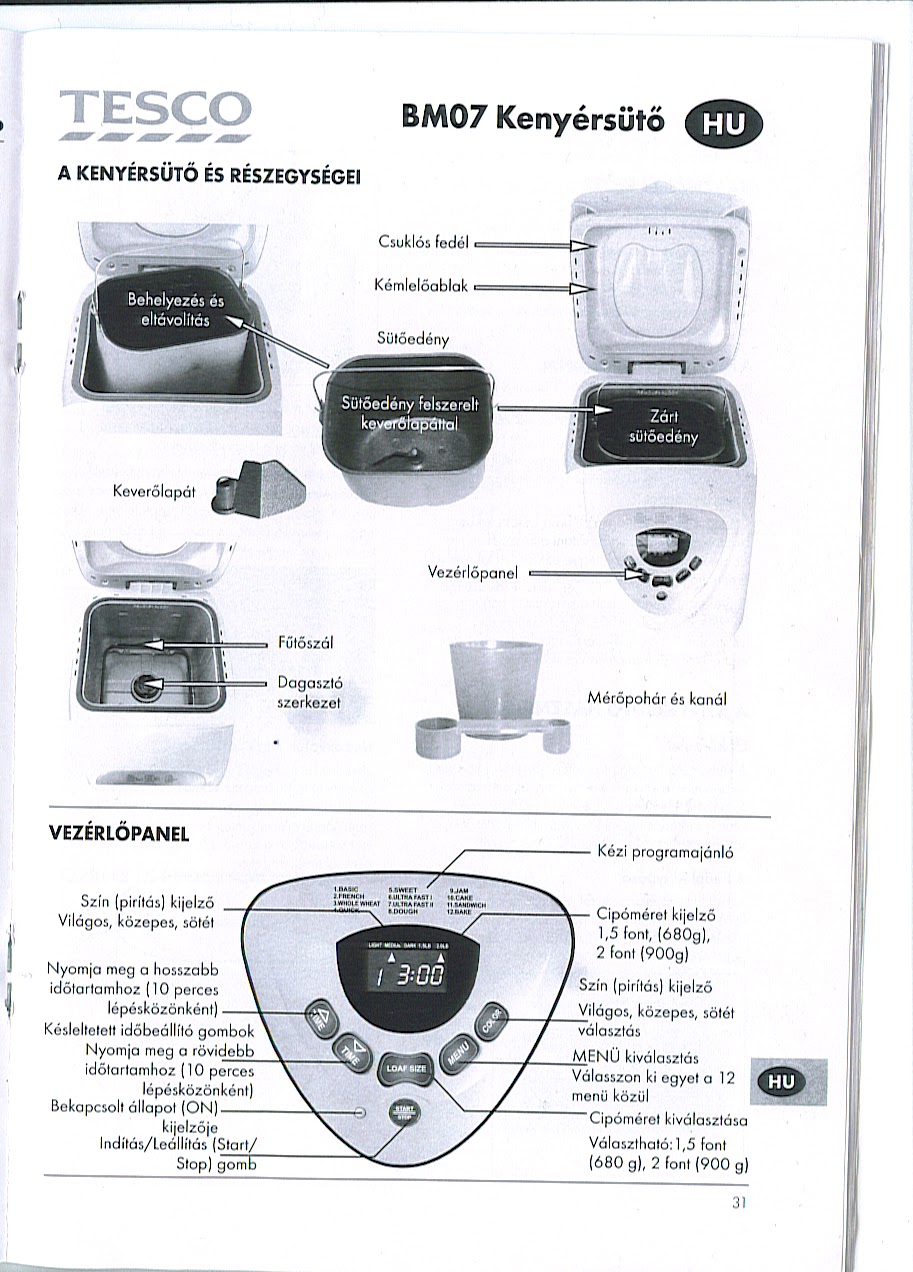

A vezérlőpanelen található 13 lábas LCD-t ( "LCD1" ) szeretném hasznosítani, de nem tudom ez milyen típus lehet és hogyan lehetne vezérelni pl. egy Attiny-vel.
A panelen lévő IC ( "U1" ) egy 32 lábas egyedi gyártású mikrokontroller lehet, mert a ráírt számoknak megfelelő alkatrészt nem találtam.
Az áramkör megegyezik ezzel:

SELECLINE DONLIM XBM-1068 - Service Manual



Comments
ddanielhu
ddanielhu picture

A csatolt fotón az U1 (IC1, MCU) látható, nem tudom milyen típus lehet ez.
TR / XBM-8938504
4265

File csatolás:

0

proba
proba picture

A z eredeti processzor felejtős, úgy sem az eredeti funkcióját akarod hassználni, Egy idegen processzorra fejleszteni egy 400ft-os LCD miatt meg elég nagy botorság.

0

Oszi11
Oszi11 picture

Szia!

LCD-t vezérelni nem olyan egyszerű, mivel a szegmensekre nem szabad egyenáramot kapcsolni, mert az tönkre teszi a folyadékot.

Itt egy kis leírás hogy is van ez.

https://ww1.microchip.com/downloads/en/AppNotes/00000658B.pdf

Üdv,
     Oszi

1

AzzA
AzzA picture
*

Mit kell rákapcsolni, váltóáramot ? surprise

1

proba
proba picture

Leginkább igen. De elég lehet a vezérlő lábakon a polaritás csere néha néha ( sűrűn).

2

kovacsna
kovacsna picture
*

Szia!

Leginkább el kellene olvasni az idevágó szakirodalmat...

KN

0

AzzA
AzzA picture
*

Értem, akkor akkor bedugom a konnektorba az elég gyorsan vált polaritást.wink
Szédület hol tart a szakmai szint.

4

proba
proba picture

Hát ha van merszed fogdosni, úgy is lehet... Kevésbé veszélyes, ha 4-5V-ról próbálkozol..Nem állítom, hogy tökéletes, de a szegmens azonosításhoz elég. Szakmai szint, nyilván nem így használom, de mikor még kicsi voltam, ritka volt az LCD így nézegettem mit csinál.  Örültem neki ha világított... Azóta meg vannak modulok vezérlő chipekkel, oldják meg azok.

1

Jaca
Jaca picture
*****

Szerintem feleslegesen magyarázod meg neki, mi kell az LCD-nek, tudja nagyon jól. Csak hiányzik neki a trollkodás a fórumból.

3

kferi
kferi picture

Dobd ki. Ettől jobb kijelzők vannak. Ezzl csakszívni fogsz.

2

ddanielhu
ddanielhu picture

Alternatíva lehetne akkor bontásra váró rádiós órából a ledes kijelző, ha egyszerűbb vezérelni/meghajtani, de gondolom az többet is fogyaszt, mint a kenyérsütő lcd-je.

0

zsugori
zsugori picture
****

szia
ceruza elem?+ 1 marék dióda

2

ddanielhu
ddanielhu picture

A kapcsolási rajzon az LCD 10..13 lábai eltérő értékű ellenállásokhoz vannak kötve, mint az 1...9 lábak. Emiatt feltételezem, hogy más a funkciójuk, talán szegmensválasztó jeleket ad ide a vezérlő ic?
Találomra kapcsolgassak +3V és 0V jeleket diódákon keresztül az lcd 1..13 lábaira, hogy kiderüljön a lábak funkciója?
- közben megjelentek a további hozzászólások, köszönöm mindenkinek az infókat, ezek szerint jobban járok ha más típust választok.

0

proba
proba picture

Régen kedvenc LCD tesztem volt, Csak kiforrasztott modullal működik. Fogsz egy hanggenerátort, feltekered a kimenő feszültségét, egyik végét az LCD egyik pontjához érinted, a másikat meg megfogod, és a kezeddel ( esetleg kézbe fogott keskeny fémdarabbal) végighúzod a maradék lábakon. ( nem kell közvetlenül érintkeznie, a kezed ellenállása elég hozzá) Így az LCD topológiája feltérképezhető.( mondjuk lehet egy nagyítóval, vagy szabad szemel is)  A másik, lehet jobban jársz valami hd... modullal, arra mindenféle arduniós könyvtár van, olcsó is ( esetlegesen fénymásolókban, egyéb elektronikai hulladékban is előfordulnak. )

2

zsugori
zsugori picture
****

2

ddanielhu
ddanielhu picture

Szuper, köszönöm! Eszerint a kijelző típusa TN pozitív, üzemi fesz. 4.3V és a meghajtás módja "1/4 duty 1/2 bias".

0

SzBálint
SzBálint picture
****

szia:  szkóppal megnézheted, melyik láb milyen négyszögjelet kap

Bálint

Van a működésről idevágó irodalom a HAM-bazárban
.»Információ- és képmegjelenítő eszközök«
SZENTIDAY KLÁRA – MÉSZÁROS SÁNDOR

a tématerületen hiánypótló jellegű könyvében az optoelektronikai kijelzők – működési elvüket tekintve – mára rendkívül széles választékának bemutatására vállalkozik.
"Könyvünk a kép- és információ-megjelenítők legkorszerűbb típusaival ... az – elektronsugárcsöves, – folyadékkristályos, – LED, – vákuumfluoreszcens, – plazmapanel és elektrolumineszcens működési elvű megoldásokkal foglalkozik." – írják a szerzők a kötet Bevezetőjében.

A346 oldal, B5 méret. A könyv postai utánvéttel is megrendelhető a HAM-bazártólÁra: 2950 Ft (+ postaköltsé


File csatolás:

1

ddanielhu
ddanielhu picture

Köszi a könyvajánlót.
Sajnos szkópot nem kaptam karácsonyra, igaz a télapó idén sem hozta meg a ferrarit, talán majd jövőre a porsét :)
Addig is míg lesz szkópom esetleg egy arduino alapú logikai analizátorral meg tudnám nézni a jeleket. Mostanában kezdtem el foglalkozni ilyesmikkel és gondoltam ha már van egy bontott kenyérsütőm, jó lenne - a fenntarthatóság jegyében (recycling) - újrahasznosítani az alkatrészeit (LCD,triak,feszstab ic,trafó,kondik,buzzer) ....

0

AoC
AoC picture

Vannak olyan microkontrollerek a PIC18 családban, amik közvetlenül meg tudják hajtani az LCD szegmenseket. Nem kell sw négyszögjellel bajlódni, megoldja a hardware.
ATTiny helyett inkább ezzel próbálkoznék.
