silvercrest spu 900 a2 rádiós, projektoros óra működésképtelenné vált, tápegység hibás (megoldva)

15 posts / 0 new
Last post
RTZ
RTZ picture

Üdvözletem!

Fent jelzett szerkezet egyik napról a másikra megszűnt működni.
A számomra ismeretlen tápegységén kimeneti feszültségek nem mérhetők. Az összes elko cserélve lett, mivel azokon az ESR értékeit és a kapacitások értékeit rossznak mértem.
Sajnos a cseréket követően sem tudtam feléleszteni az órát, ezért segítséget kérek, hogy ha az eszköz kapcsolási rajzát, vagy csak a táprész paneljának rajzát valaki birtokolja, akkor további hibakereséshez részemre hozzáférhetővé teszi.
A tápon egy D 8227 IC is található, de annak funkcionális működését, a tápban való szerepét és a táp alján elhelyezett egyéb alkatrészek értékeit rajz nélkül nem látom át.
Köszönettel!

üdv
RTZ



File attachment:
Comments
RTZ
RTZ picture

Üdvözletem!

Köszönöm minden segítő szándékú fórumtársnak a jószándékú segítségét!
Végre működőképes lett a projektoros órásrádió.
A keresett ismeretlen alkatrészekről,mérésekről a https://elektrotanya.com/content/alkatresz-kodok-alapjan-beazonositas fórumon írtam már., ezért akit érdekel a teljes befejezés menete,akkor ott választ kap rá.
Külön köszönet zsoca33 fórumtársnak, mivel gondolatébresztő és a helyes irányba terelő hozzászólása megkönnyítette a hiba elhárítását.
Az általam ismeretlen műszaki adatokkal rendelkező regulátor kimeneti üzemi feszültségére úgy jöttem rá, hogy egy áramhatárolós külső tápegységgel 1,2 V-tól elkezdtem növelni a feszültséget és 4 V közelében működni kezdett az addig hibás szerkezet. Van a dobozban elég hely, ezért egy L7805-t vékony huzalokkal bekötöttem a rossz helyére egy kisebb hűtőbordával és kicseréltem az alig látható smd biztosítékot a NYÁK regulátor bemenetén.
Majd összerakva a szerkezetet újból beállítottam az eddigi szükséges paramétereket és örülök. laugh

üdv
RTZ

1

zsoca33
zsoca33 picture

Gratulálok a sikeres javításhoz, örülök, hogy tudtam segíteni! smiley
Igazából Janó tapintott rá először a lényegre...
Üdv: Zsoca

2

RTZ
RTZ picture

Köszönöm!
Gyakorlatilag mindenkinek, aki valamivel segített megköszöntem, de a helyes irányba való gondolkolkodás, megértés nem mindenki tanácsánál ugrott be.
Sajnos a 6286A regulátor több helyen fellelt paraméterei is bezavartak és ezért a várhatóan helyes értéket, mivel nem voltam biztos az 5 V kimenetben, ezért az említett módon próbáltam gyakorlati megoldással megoldani. Talán Janó megoldása még a kezdeti időszakban nem győzött meg annyira, mint mikor sugallatként kapott megoldási útmutatás megadta a javításhoz az elindulási irányt. Remélem Janó ezt nem veszi zokon!

üdv
RTZ


0

varga jano
varga jano picture
*****

Semmi baj!
(A görög sors tragédiákban (lásd Medea) sem hisznek a jósnak.)
;)

0

RTZ
RTZ picture

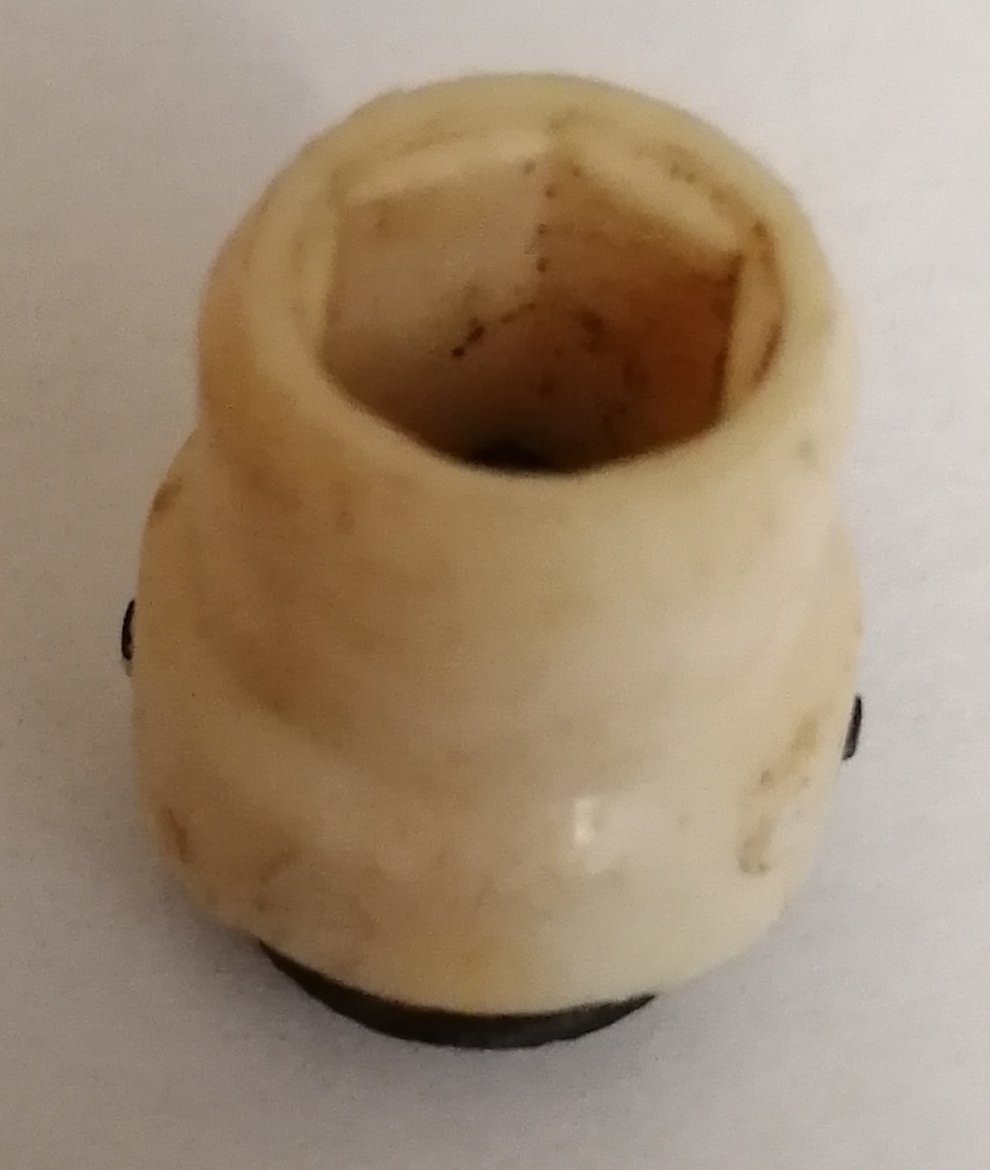

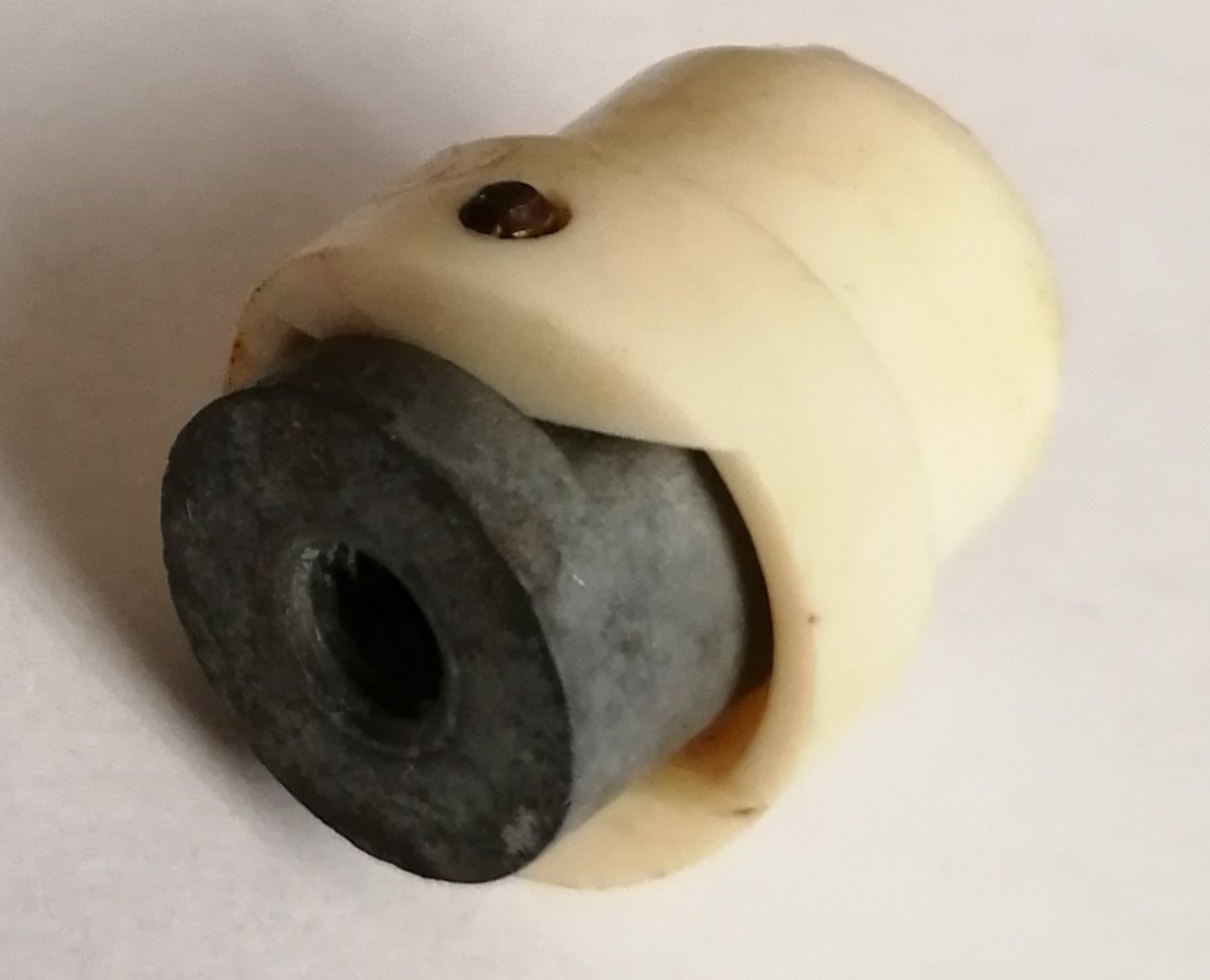

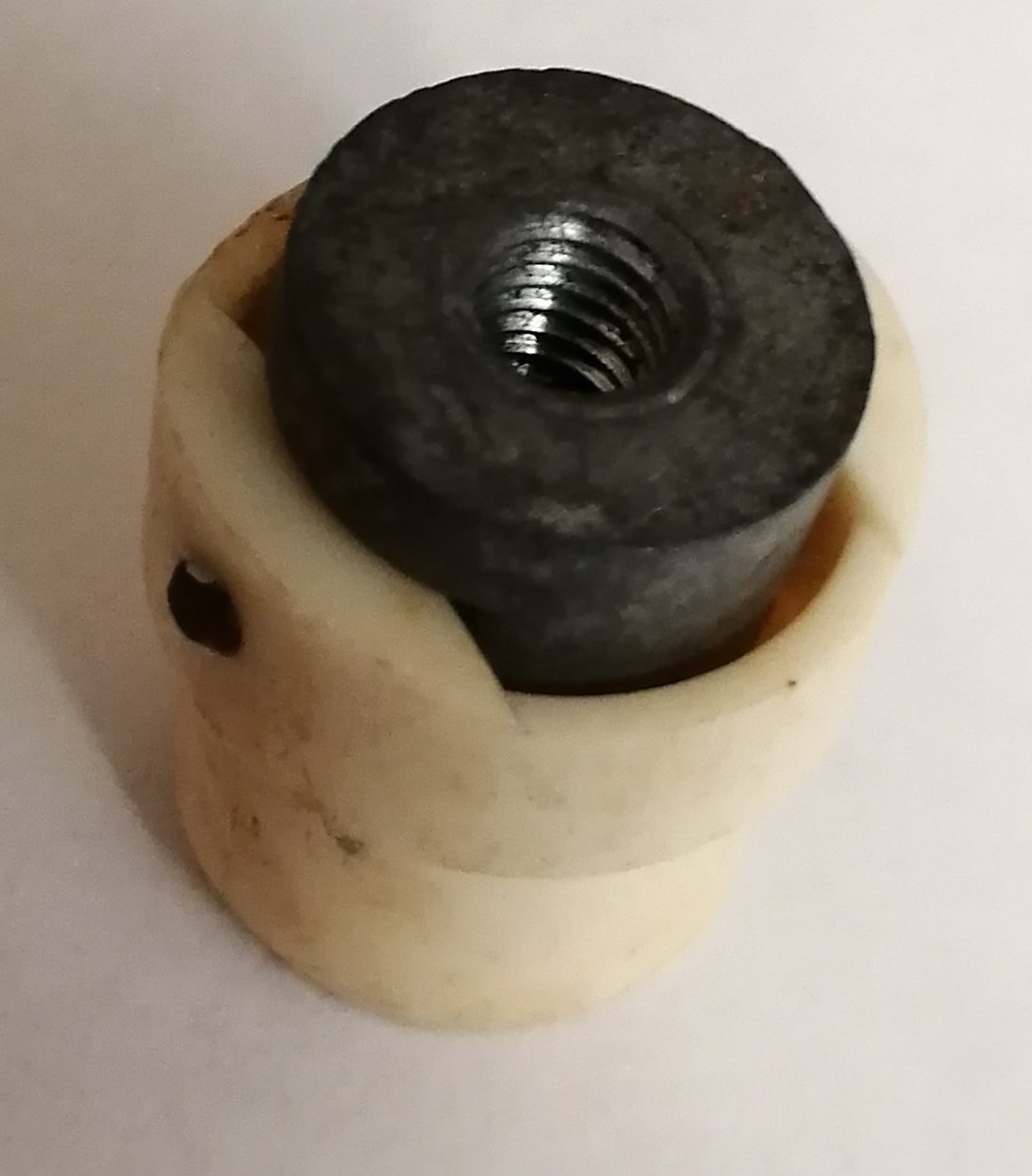

Csak azért, hogy lásd nem feledkeztem meg rólad és most ez is a kezembe került. (fotók egy eredeti db-ról három nézetből)
Remélem kiengesztel és amennyiben szükséged van még rá, akkor megvan félretéve. smiley

üdv
RTZ

File csatolás:

0

varga jano
varga jano picture
*****

.

0

varga jano
varga jano picture
*****

Kedves RTZ!
Nagyon szépen köszönöm a képeket.
Üdvözlettel varga jano

0

varga jano
varga jano picture
*****

Köszönöm szépen Zsoca

0

zsoca33
zsoca33 picture

Szia!
Ez a táp, és az erősítő egyben. Audio ic: D8227 = TA8227P 2x2,5W
https://www.google.com/search?q=ta8227p+amplifier+circuit+diagram&sca_es...
Különítsd el melyik a végfok ic áramköre, és melyik táp áramköre.

1

RTZ
RTZ picture

Üdvözletem!

Köszönöm! Amit én dupla tápnak véltem a csatlakozója alapján az a két hangszóróra megy. Ráadásul soros elko-kon keresztül, amit ezek szerint nagyon benéztem.
Furcsa, hogy a külön táp paneljén van egy sztereo erősítő.
"Már csak" a csatlakozó sorra kellene rájönni, hogy ki és kivel van.
Arra nincs ugyanilyen frappáns ötleted?
Kilenc csatlakozási pont van, amit még ki kell találni, de ez nagy segítség volt!

üdv
RTZ


0

varga jano
varga jano picture
*****

Szia!
Külső tápról , labortápról, tápláld meg!
Érdemes-e a tápot megjavítani?
Stabil 5,0 V-ot a KEY board puffer elkójára (helyes polaritással!),
áramlimitet 0,3–0,5 A.
 Ha így életre kel (kijelző, gombhang, rádió), primer táp a hibás.
 Ha így is néma, KEY/µC oldal a bűnös (LDO, kvarc, reset, gomb-mátrix, zéner).

1

RTZ
RTZ picture

Üdvözletem!

Nem feltétlenül akarom a tápot megjavítani, de amíg nem tudom, hogy az eredeti tápról hány volt jön ki ráadásul kettős tápként, valamint a táp panelen látható egy sorcsatlakozó és azt sem tudom beazonosítani, hogy melyik lábon mi megy ki addig nem kísérletezek. A pufferen a 15V egyenfesz megvan, de aztán értékelhetetlen feszültségek jelennek meg bizonyos pontokon. Ha látnám, hogy hol milyen feszültség a kívánatos, akkor inkább készítenék egy másik tápot hozzá.

üdv
RTZ

0

SzBálint
SzBálint picture
****

szia.

Bálint

File csatolás:

1

RTZ
RTZ picture

Üdvözletem!

Köszönöm, de ez volt az első, amit megkerestem és találtam, de , mint azt írtam:

A tápon egy D 8227 IC is található, de annak funkcionális működését, a tápban való szerepét és a táp alján elhelyezett egyéb alkatrészek értékeit rajz nélkül nem látom át.

Vagyis az áramkör egyéb értékei, azok jósága megállapításához az IC rajza önmagában nekem kevés. Nem vagyok biztos abban, hogy az IC a rossz.

üdv
RTZ
