Videoton TS3353 tv nincs kép, sem hang

Üdv! Vidi szaki kerestetik.
Van egy ts3353-as. Van vele egy kis gond. Talpra kell állítani. Készenlét van, távval indítható, indul a nagyfesz, meg a táp is.
Feszültségek megvannak.DP50+115v. DP57+13v. DP56+7v. DL52+21v. DL55+200v.
De, se kép, se hang. A képcső sötét is marad. Nincs a hangyafoci. Van egy másik panel, szerintem 3354-esé, elég koszos, retkes, meg nikotinos, de ezzel működik a tv.
Az a poén, hogy mind a két panel esetében ugyanazokat a feszültségeket mérem, még a képcső panelon is. És mégsem jó.
A saját panelját kell megjavítani, ez nagyon szép, tiszta, és látszik rajta, hogy nem volt még javítva. 1 db. elkó volt kiszáradva (160v 2,2 mikrofarád) ezt kicseréltam.
Meg a biztonság kedvéért a sorkimenőt is. Ja, meg a tirisztornál volt látható melegedés, mérve jó, de azért kicseréltem ezt is.
Persze ettől még nem lett jó. Maradt minden a régiben. Se kép, se hang.
Valakinek esetleg egy jó, használható tipp, vagy ötlet, hogy mi lehet ez? Vagy, hogy mit mérjek, hol mérjek még?
Kösz!

Comments
zsugori
zsugori picture
****

távirányító se mindegy na meg antenna hangolófesz. nélkül

0

tibcsi
tibcsi picture

A bal oldali van hozzá.

0

zsugori
zsugori picture
****

0

tibcsi
tibcsi picture

Hali! kösz! Ez már megvan nekem.

0

Jaca
Jaca picture
*****

Szia!

Ha opciózni kell, akkor a távirányítóban az SAA1250 15-23-as lábra kell egy kis kapcsoló.

a hangerő+ -al való továbblépés csak az SAA1293/03-ra vonatkozik és minden Byte után memorizálni kell. A 02 végűnél a szervizgomb újbóli megnyomására lép a következő Byte-ra. Az opciózás végén stby-ra kell kapcsolni.

0

tvdvdszerviz
tvdvdszerviz picture

Szia!

Ebben CCU VT-02 van és SAA 3007 a távban. A távba fóliavágás és + diódák kellenek. Lentebb leírtam a folyamatot az opciózásra. A szervizbelépéshez a P+ és a hangerő+ egyszerre nyomása kell a taszton nem kell szervizgomb. Az átalakított távval lehet a biteket beállítani.

0

george
george picture

Szia!
Ha ICC5 rol van szo akor ot SAA3007 a tav ic es koplikátob a servis menu.

0

tibcsi
tibcsi picture

Most úgy áll a dolog, hogy talán sikerül ic-t szerezni, szerviz távom amúgy sincs. Aztán majd meglátjuk.

0

tibcsi
tibcsi picture

Rádugtam a dvd lejátszót, így tökéletes a kép, és hang is van. Szerintem a memória ic lesz. Be lehet ezt szerezni még valahonnan? A másikból nem akarom kivenni. Kell programozni? Vagy esetleg van itt valakinek eladó. Akár bontott is jó, csak használható legyen. Vennék akár több darabot is. Kösz.

0

Gyakorló
Gyakorló picture

Szia!
Ez nagyon jó hír, örülök, hogy rendeződik a helyzet!
Csak érdeklődöm: Van még valahol analóg adás?
Lehet még a tuner részt használni valamire?
Ha jól értem monitorként használható...
Üdv
Tamás

0

tvdoktor
tvdoktor picture

Üdv

Van mda egy jó pár darab meg szerviztávirányító is. Négy opció van ,memorizálni kell külön külön mind a 4-et ,a kijelzőn látni amit állítasz, a szegmenseket kell variálni.pl. egyes opció
ilyesmiket kell állítgatni.>> kettes opció de ez csak illusztráció,mert már nem emlékezem.//minden típusnál más// Meg kell nyomni a szerviz gombot és a hangerővel és a távon levő számokkal lehet a szegmenseket variálni. Minden egyes opció után memória gombot meg kell nyomni.
A hét szegmensből az A 1es gomb>B 2es gomb stb.>>>>G= 7es gomb>> de ezek a dokumentációban benne vannak.
Ha erre odafigyelt aki fénymásolta.
Vagy a működő tv-ből ki tudod olvasni szerviztávval az opciót.Ha teletexes akkor kell a tizedes pont is

0

tvdvdszerviz
tvdvdszerviz picture

Üdv!

Kiegészíteném, ez ennél nem így lesz szerintem, régen volt, kophatnak az emlékek mindenkinél így nálam is. A fent leírtak Waltham 821, és régebbi Infracolor és Orion egyes típusaira igazak , 4 opció van és nem pontosan így kell csinálni és az ábrák sem pontosak illusztrációk. Félreértés ne essék, senki feje nem kalendárium felejtünk..Nem beszélve az Osd-s tipusokról az ON-OFF állítgatásról.  Itt készenlét után (vagy a hálózati kapcsoló bekapcsolásával egyidőben -én is felejtek- ) a P+ -t és a hangerő + -t  a tasztatúrán megnyomjuk hosszan egyszerre azután 1F -et kell állítani szerviztávval,  úgy hogy az "1" nél csak a 3-as szegmens világít F-nél hiányzik a függőleges vonal felső része a 6- os szegmens. Csak az "F" -et lehet állítani. Nem kell 4 opciót állítani csak ezt az egyet. Így helyes, ha jól emlékszem. A számok a szegmensek számát jelentik 1-től 8 ig.  Megnyomva ki-bekapcsolható az adott szegmens.A 7-es tizedespont a TXT-hez kell. A végén a memória gombot meg kell nyomni. Én a végén már nem nyomogattam, ha foglalatos volt az MDA ,számítógéppel írtam meg. Így az itt vehető csatornák is beíródtak ,nem kellett hangolgatni.

0

tvdvdszerviz
tvdvdszerviz picture

Ha újat veszel -talán még 1-2 helyen kapható- fel kell programozni, mert a CCU nem írja meg.A régit is lehet használni,  csak programozni kell készülék típushoz. Ritkán mentek tönkre, villámcsapáskor esetleg, de akkor minden ment a CCU is.. Az is lényeg van-e teletext a tv-ben, mert azt is bele kell írni az eepromba, mert nem  lehet akkor előhívni a teletext oldalakat. Egyébként ha működik a tv, a mai digitális világban csak a scart bemenetre lesz szükség, ha csak még valahol kábel tv-n van analóg jel és valaki azt nézi az antenna bemeneten keresztül. Akár így is maradhatna a tv.

0

zsugori
zsugori picture
****

0

Jaca
Jaca picture
*****

Szia!

 Van egy másik panel, szerintem 3354-esé, elég koszos, retkes, meg nikotinos, de ezzel működik a tv.

Ez pontosan mit takar? Mi az, ami maradt az eredeti tv-ből? Csak a képcső, vagy a képcső nyakán lévő panel is?
ICC5-ös sasszi, Fülesmester vagy exGelkás sok javítási anyagot tett fel róla.
Ebbe van a TEA2029-es?
https://elektrotanya.com/thomson_icc5_sch.pdf/download.html

0

tibcsi
tibcsi picture

A képcső és a képcső panel is maradt. Igen. Ebben van a TEA2029, meg CCU-VT-02 proci, és MDA2062 memória. Ma már nem foglalkozom vele, most értem haza. Holnap még megnézem a képcső pontos típusát, meg a memória ic-t közelebbről szemügyre veszem. Jól sejtem, hogy a memória ic programozva van?

0

tvdvdszerviz
tvdvdszerviz picture

Igen programozva van, ha tartalma sérül pl. nagyfesz. csattogásnál ,de egy áramszünet is kiütheti a biteket. Szerviztávval lehet progamozni, (át kell alakítani a saját távját), anno külön készítettünk hozzá mert a fóliát vágni kellett + diódát belerakni. Lehet még programozóval, ami ismeri az MDA 2062-t. Régen ezt DOS alatt futó szoftverrel és a párhuzamos porton kommunikáló íróval oldottuk meg. Jobban jársz ha átteszed a jó panelből kizárva az opciós bit hibát. A többiek által írt tanácsokat is próbáld meg, és mérj,  a képcsőkivezetéseken balról-jobbra mert nem tudunk segíteni másként.

0

tvdvdszerviz
tvdvdszerviz picture

Jaca  a linked a 617-es sasszi, neki a tanyán lévő a jó csak nincs rajta a képcső panel rajza. Ez a tv bekapcs. után rögtön készenlétet mutat "-- " ilyen szegmenssel.

A 617-es ráindít és csak egy ledpötty a készenlét. Ezután lehet indítani rendesen. Ezen egy hosszú lenyitható taszt van  ha jól gondolom. A 617-en keskeny kicsi.

Akár Waltham  bél is lehet,- a hosszú lenyithatós taszt ilyen - a belsejéről kéne több adat milyen ic-k vannak benne pl.

0

tibcsi
tibcsi picture

Valaki tudná, hogy most akkor pontosan a képcső kivezetésein, szám szerint, hogy melyik lábán mit és mennyit kellene mérnem.

0

Hjoco
Hjoco picture

Szia!

Mindenképpen meg kellene próbálni a G2 felhúzásával megnézni hogy a raszter rendben van-e. Be kell jönni a derengő fénynek sorvisszafutási csíkokkal viszonylag sima háttérrel. Lehet hogy valamelyik eltérítés teljesen rossz. Így ez kizárható.

A sugáráram korlátozás is letiltja az összes katódot, így teljesen sötét a kép. Ez egy elég összetett áramkör, inkább szkóppal bevizsgálható. A javítási tippek alapján sikerülhet dmm-el is a hiba behatárolása.

A video modult gondolom áttetted már a működőből. Mondjuk az ritkán rossz.

0

Gyakorló
Gyakorló picture

Szia!
Sajnos nincs meg a képcső pontos típusa (sokféle lehet Cseh? Lengyel? Japán?)
ezt nem írta meg a Kolléga, így nem tudjuk hogy melyik a G2 láb.
Ráadásul a rácsok áramköreiben sok MOhmos ellenállások vannak, már egy 10MOhmos DMM is leterhelheti...
Ha valami hiba miatt pld. kisebb a nagyfesz. mondjuk 25kV helyett csak 20kV, már akkor is sötét maradhat szerintem.
(Azt nem javasolt Neki megmérni!!!)
Jó lenne egy fotó a video részről, amelyen legalább az IC-k típusa látszódna, és a képcső nyakán lévő panelről.
Ha a sugáráram korlátozó romlott el, akkor gondolom a katódokon nagyobb pozitív feszültség van, hogy az első rács negatív előfeszítése nagyobb legyen. (Lezárjon a cső)
Az első rács ha jól tudom testpotenciálon szokott lenni.
Üdv
Tamás

0

Gyakorló
Gyakorló picture

Szia!
Úgy tűnik az a gond, hogy nem ismert a képcső típusa, és kapcsolási rajz nincs a video részről.

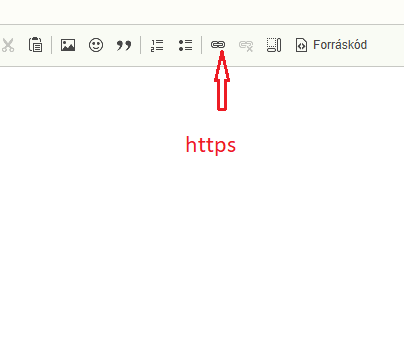

Azt tudnád tenni, hogy készítesz pár képet a képcsőről, nyakáról, panelről, felteszed egy publikus tárhelyre, és ide egy üzenetbe belinkeled.
(mert látogató vagy nem tudsz közvetlenül képet feltölteni)
Vannak itt tapasztalt kollégák, akik tudnak segíteni.
Az viszont gyanús, hogy hangja sincs.
Ha a távvezérlés megy, átállhatnál külső - scart- jelforrásra (ez valahogy a LED kijelzőn látszik, de nem írtad hogyan...) és valamivel meghajthatnád, hogy legalább a hangot ellenőrizzük.
Üdv
Tamás

0

zsugori
zsugori picture
****

ilyen is van ha nincs hangya akkor ki kéne írnia hogy av  (r140) vagy tekercs szakadt pl: l147

0

Gyakorló
Gyakorló picture

Szia!
Csak egy-két egyszerű kérdés (ha még olvasod a témát):
Működik a tv-n a csatornaszám kijelző? (Két db. 7 szegmenses elöl)
Ha a távon lépkedsz fel-le a kijelzőn változik a szám?
Ha külső jelforrásra (scart) kapcsolsz azt hogyan jelzi ki a tv?
Két nulla "00" vagy két kötőjel "--" látszik rajta?
Üdv
Tamás

0

tibcsi
tibcsi picture

Üdv! Igen. Mind a kettő hétszegmenses kijelző működik.

0

SzBálint
SzBálint picture
****

0

tibcsi
tibcsi picture

Nincs nullán se a hang, se a fényerő. Mindkét panel esetében ugyanakkora feszültségeket mérek a képcső panelon. A 3 eres szalagkábelon jön a 200v, meg a fűtés, 4,8v. A sorkimenőről jön a G2, fókusz,szerelvényre a feszültség, 88v. Ezek mind a két panel esetében ekkorák.

0

Gyakorló
Gyakorló picture

Szia!
Kapcsolási rajzod van? Ha nincs típusismereted, akkor szerintem szükséged lesz rá.
(Könnyebben tudnánk beszélgetni.)
Letöltöttem innen a Tanyáról a videoton_ts-3353_3354_chassis_icc5_sch.pdf file-t.
14 oldal, de a video rész úgy láttam hiányzik belőle.
Ha Neked, vagy Valakinek megvan, esetleg egy képet feltölthetne róla.
Üdv
Tamás

0

tibcsi
tibcsi picture

Van hozzá rajzom innen a tanyáról.

0

torokj
torokj picture

Hello,
G2 párszáz volt megvan?Ha feltekered látszik a szürke ,visszafutási csíkos kép?
RGB katódokon mit mérsz? (80-100v kb)
Triviális kérdés,de a képcsőfűtés megy?
Mérni mérni mérni...

0

tvdvdszerviz
tvdvdszerviz picture

Szia!

Az MDA 2062 opcióhibás is lehet. Tedd át az MDA-t vagy szerviztávval opciózd. A képcső katódfeszről nincs infónk, jó lenne ha tudnánk.. R,G,B

0

tvdoktor
tvdoktor picture

Hello

Erre tippelek én is,MDA2062 körül valami.
Rakd át a másik panelból a memóriát,ez gyors de nem biztos,,,,de az opció hibát ezzel kizárhatod,,,,......pl 3as lábon a 20Volt meg van?
Amikor a panelt cserélted akkor a képcső nyakán levő panelt is cserélted?

1

tibcsi
tibcsi picture

Ezt a memória cserét kipróbálom.

0

tibcsi
tibcsi picture

A képcső panel maradt. Azt nem cseréltem.

0

torokj
torokj picture

Katódokon mit mérsz?

0

SzBálint
SzBálint picture
****

szia: a nagy TEA... IC-nél működik az oszcillátor?

Bálint

1

tvdvdszerviz
tvdvdszerviz picture

Bálint a tv indul nagyfesz van .

0

Gyakorló
Gyakorló picture

Szia!
Csak egy ötlet:
Ha van a TV-n video bemenet, (SCART,RCA) akkor külső jelforrásról (video,dvd,set top box...) próbálhatnád ki, hogy van-e kép és hang.
Így a nagyfrekis rész, meg a demodulátor, ki lenne kerülve.
Lehet hogy a tv valamiért a video bemenetről vár jelet? (Ha van...)
Üdv
Tamás

1

steewi
steewi picture

Szia,
akkor sincs kép ha nincs ráadva a fényerő.
Ezt lehet ellenőrizni a képcsövön.
Ha ezt már próbáltad akkor sorry.


0

Gyakorló
Gyakorló picture

Szia!
Így van, de a sziszegést a hangszóróból hallani kellene.
(Ha a hangerő nincs nullán... :-)

0

zsugori
zsugori picture
****

1nek
mi van ha nem érzi 200v jelenlétét
