Sziasztok! MTC-7400R autórádió rajzát keresem.Ha meg van vkinek légyszi küldje el.Köszi.

Kicseréltem a régebbi SC-202 rádiómat egy SC-400-asra. Rengeteg segítséget kaptam. DE: Írjátok be az OPEL rádió linkek közé, hogy az alábbi linken rengeteg OPEL rádió infó van: http://carradio.5mp.eu Ha tudnám ki hozta létre, hátbaveregetném, köszönetem jeléűl. Benyovszky Gábor

Sziasztok,

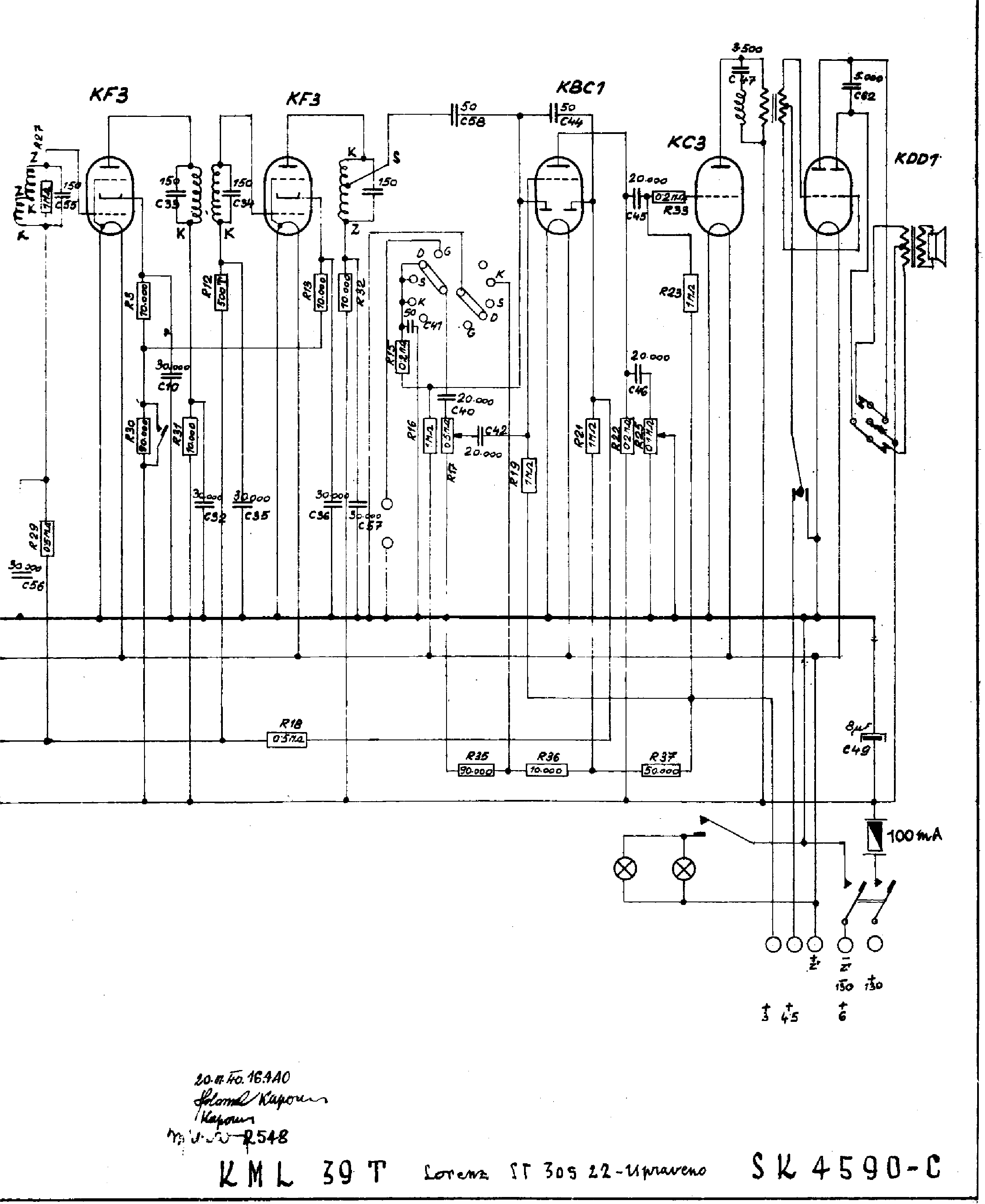

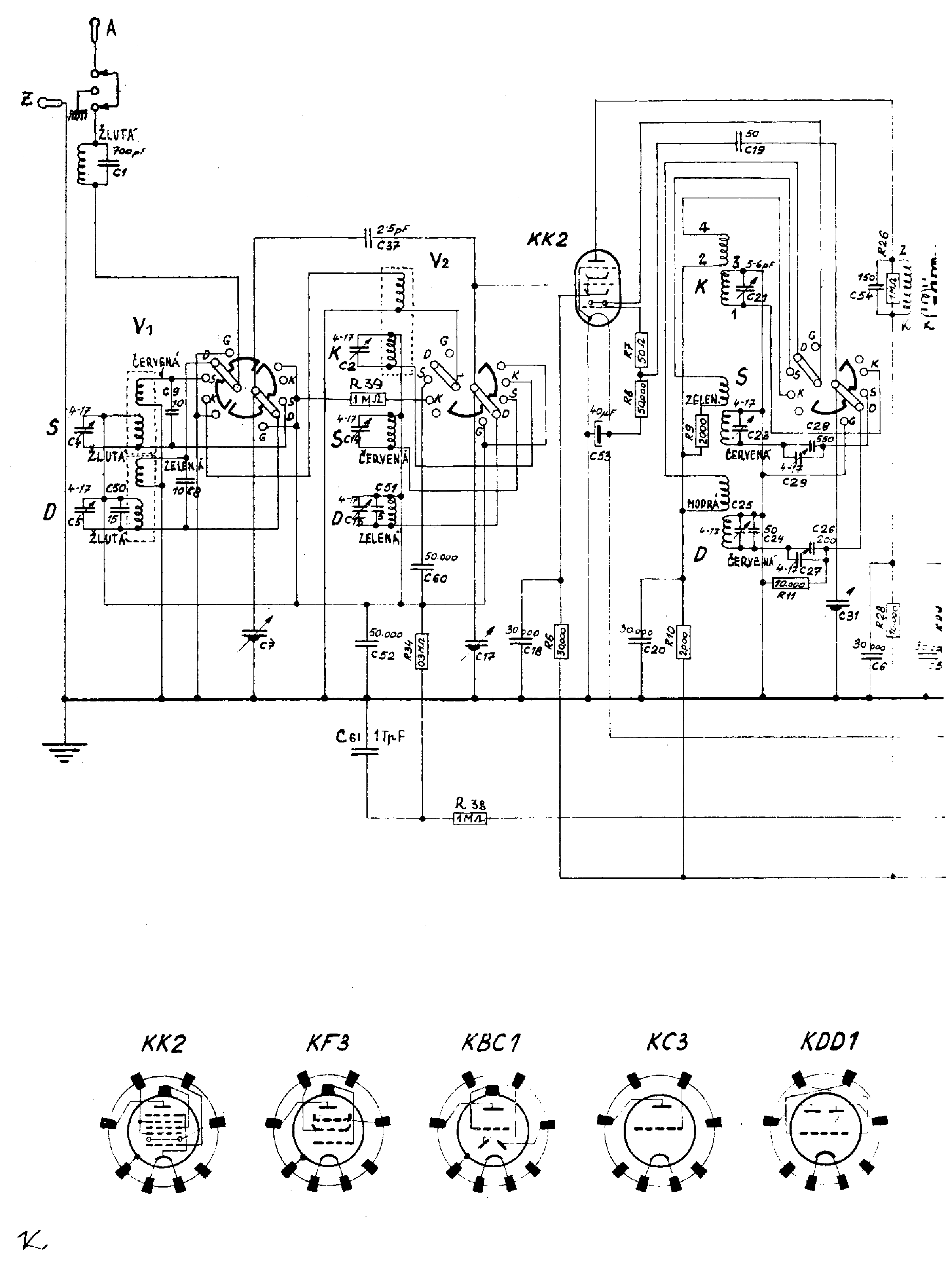

a rádió adatlapja és kapcsolási rajz:
http://www.radiohistoria.sk/Oldradio/mainhu.nsf/wcatalid/0001842

Szeretném gitárerőstőként kipróbálni...
nem az elektroncső mágikus hangzása vonz ....
hanem gyerekkori nosztalgia.. plusz a tény, hogy a padlásról lehoztam egy ilyen készüléket, és működik...
illetve, még inkább, a felfedezés, és tanulás...


Arra gondoltam, hogy kiiktatnám, ami a gitár erősítéshez nem szükséges...
és maradna a végfok

ennek előnye az lehetne, hogy kevesebb dolog hibásodhat meg...
ez hogyan nézne ki a kapcsolási rajzon?
néhány vágás, és kész?

egy darabig mindenestre így fogom használni...
a gyárilag felkínált Q feliratú Line bementével :)

Az Elektrolit kondenzátorokat érdemes kicserélni?
Olvastam, itt, a tanyán, hogy ehhez a csőhöz (ECL86) maximum 50uF kondit szabad a tápegységben alkalmazni...
a 47uF így jó csere értéknek tűnik...
de vajon szükséges? (tudom, elvileg 20-30 év alatt tönkremennek, de ezek masszívabbnak néznek ki :) )

a harmadik kérdésem az volna, hogy itt ugye nincs szó "Live chassis" ról, azaz nincs "220" a vázban
(ha jól értem, a kimentő trafó alkalmazása esetén ilyenről már nincs szó)
csak gondoltam, megkérdem, elővigyázatosságból...


előre is köszönet minden tanácsért! :)

Péter



PS:
Tudom, ez egy nagyfeszültségű áramkör, 2-400v-tal... ez nem egy gitár effekt áramkör a 9-18 voltjával...
a filter kondenzátorokat ki kell sütni, finoman -- kis feszültségű kondikat ezerszer sütöttem már ki, de ez más, ezért megnéztem több ilyen videót: https://www.youtube.com/watch?v=_ATLTizLbDU




Sziasztok! Hoztak 2 db mono házigyártmányu QUAD-ot, az egyiket mintának mert az jó.A másikban azonnal kiég a végtranzisztor MJ 15003 (TO-3), meg az egyik meghajtója BD246C.Tápja kb 500VA toroid transzformator 2x44000uF elkókkal, tápja stabil ±56V. Az OP LT318 fémtokos volt, az is rossz volt. Beraktam uj MJ15003-at kiégett, meg elégett a NYAK-on egy pár helyen a vezeték ezek után olcsobb 2N3055-öt tettem bele az is azonnal kiégett. Most OP helyett TL081-et, majd mostmár TL071-et, ezen az OP-n 6-os kimeneten 1.1V helyett -8.8V van, ha kiakasztom a hangszóró kimenetrôl a visszacsatolást (R5=4k7) akkor -14V-om van, de ez átsétál lassan +14V-ra, OP tápja ZY15-el stabilizálva van de nekem 15.9V,-15.6V van, próbáltam a pl.negatív tápot (mivel nincs duplatápom) külsô táppal kiegyenliteni de a 6-os kimenet nem változott. Tr2 kolektorán +54V (jó?) Tr1,Tr3,Tr4 emiterjein +54V (rossz) Végfok bázisokon +54V (rossz) A rajz ehhez hasonlo de gyengített nincs benne a Tr5, Tr6, az OP kimenetén nincs D8 zener,D9 zener. http://img15.imagefra.me/i83f/shizo/vrfk_108_uef0y.jpg
